Name: Aluminium blindé de câble de l'isolation 47kV XLPE de RoHS XPLE semi conducteur
Brand: OEM

Aluminium blindé de câble de l'isolation 47kV XLPE de RoHS XPLE semi conducteur

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	OEM
Certification:	ISO/RoHS/CE

Quantité de commande min:	200 mètres
Prix:	Negotiation
Détails d'emballage:	paquet standard d'exportation
Délai de livraison:	5-15day
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	50000meters par semaine

Contactez

Écran:

Bande gonflable semi conductrice

CONDUCTEUR:

Conducteur de cuivre échoué

Isolation:

XPLE

écran de matel:

Écran de câblage cuivre

BANDE:

Bande gonflable

Blindé:

Bande en aluminium

Gaine externe:

Temp d'installation. minute:

-20°C

Surligner:

XLPE Insulated armoured electrical cable

47kV Armoured Power Cables

Cables électriques blindés d'isolation de XPLE

Le CEI 60840 des SOLIDES TOTAUX 10382 de N2XS (FL) 2Y 26/45-47kV

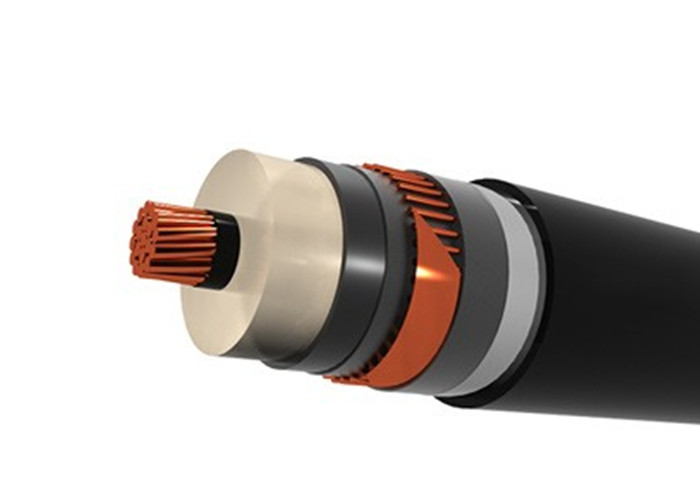

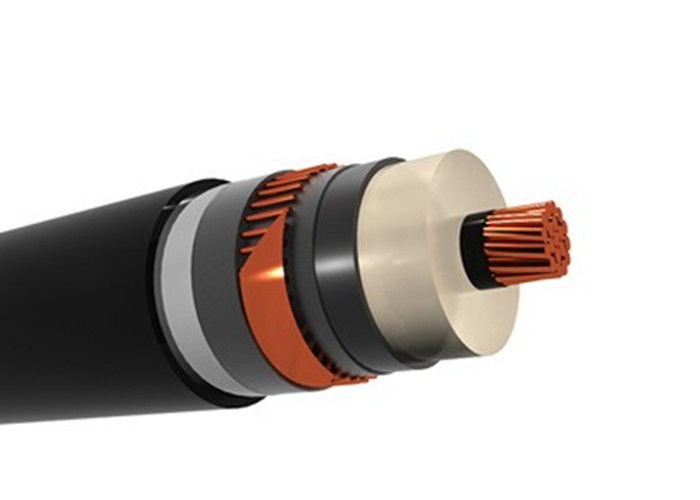

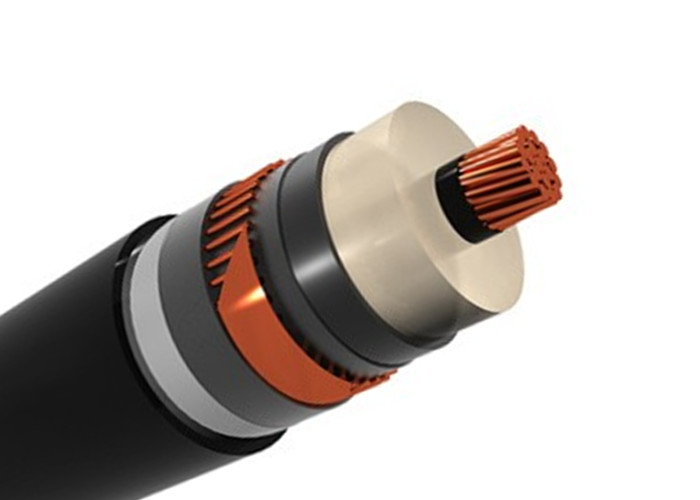

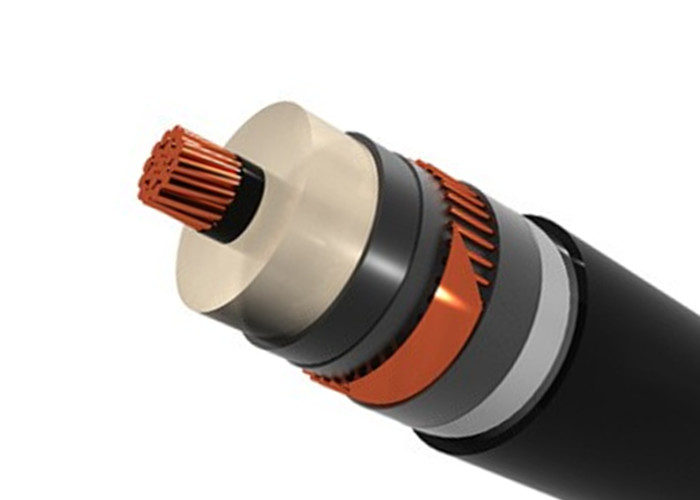

Structure

1. Conducteur de cuivre échoué

2. Couche semi conductrice intérieure

3. Isolation de XPLE

4. Couche semi conductrice externe

5. Bande gonflable semi conductrice

6. Écran de câblage cuivre

7. Bande gonflable

8. Bande en aluminium

9. Gaine externe de PE

Données techniques
Temp de opération permis. : 90°C Temp maximal de court-circuit. : 250°C (sec de +≤ 5.) Temp d'installation. minute : -20°C
Applications
Ces câbles ont employé dans des réseaux d'énergie avec les changements de charge soudains étendus de résidentiel ou des zones industrielles, sous terre ou dans les conduits. Si les câbles obtient l'eau à l'intérieur d'en raison des bandes gonflables de dommages mécaniques pour empêcher l'eau.
Croix évaluée Section	Diamètre global Du câble	Transport actuel Capacité		Opération Inductance	Opération Capacité	C.C de conducteur Résistance à (20°C)	Filet Poids
mm2	millimètre	Air 30°C	20°C moulu	MH/Km	µF/km	Ohm/Km	Kg/Km
1x70/16	41,60	347	304	0 478	0 108	0,2680	1970
1x95/16	43,40	420	360	0 453	0 119	0,1930	2280
1x120/16	44,80	483	408	0 436	0 128	0,1530	2570
1x150/25	46,20	540	445	0 422	0 137	0,1240	2970
1x185/25	48,00	614	498	0 406	0 148	0,0991	3360
1x240/25	50,30	718	569	0 389	0 162	0,0754	3970
1x300/25	52,60	813	633	0 374	0 176	0,0601	4600
1x400/35	55,70	904	686	0 358	0 195	0,0470	5630
