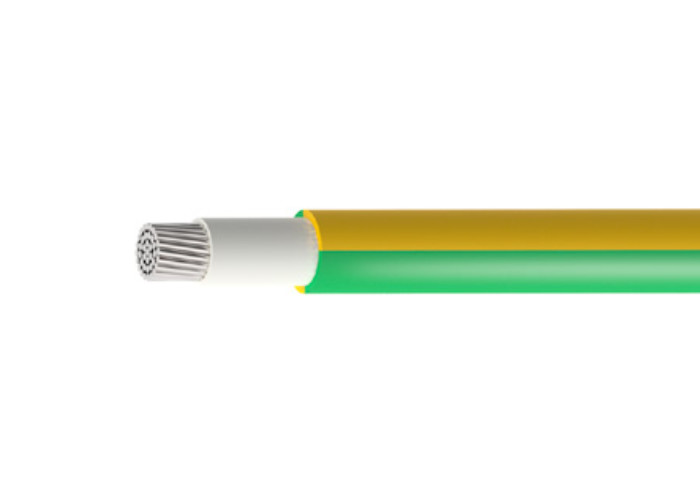

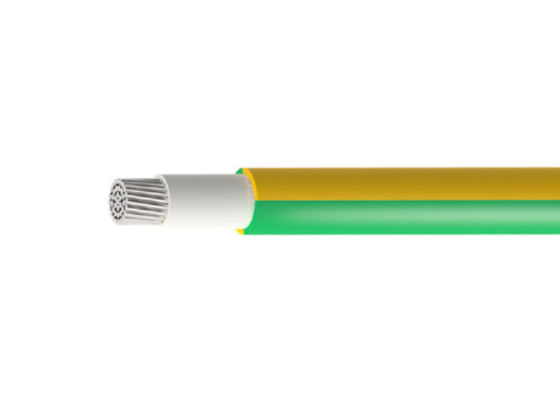

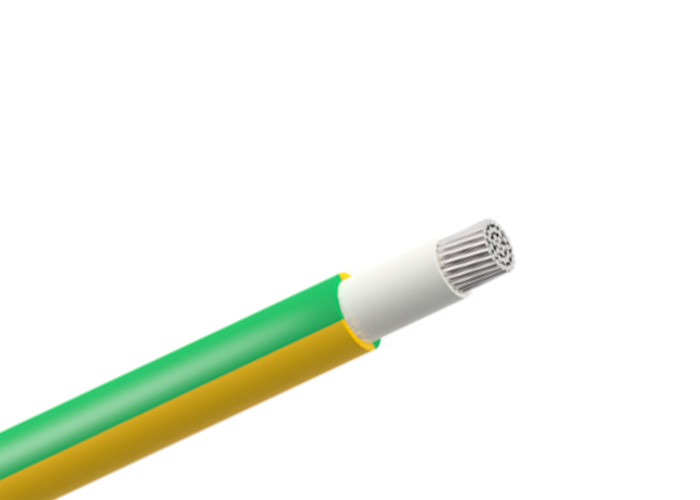

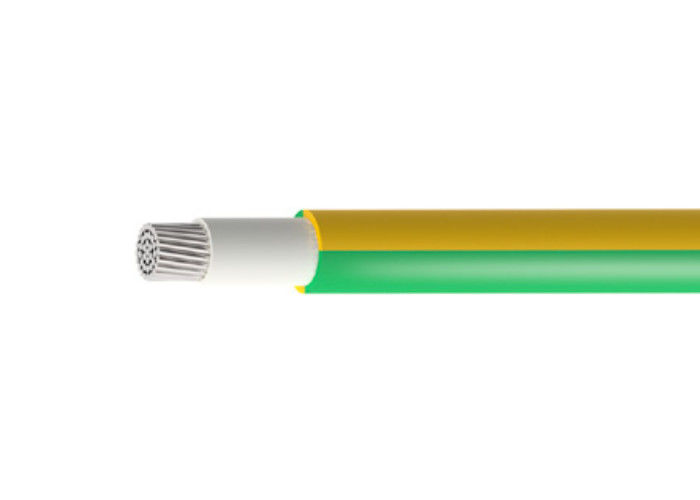

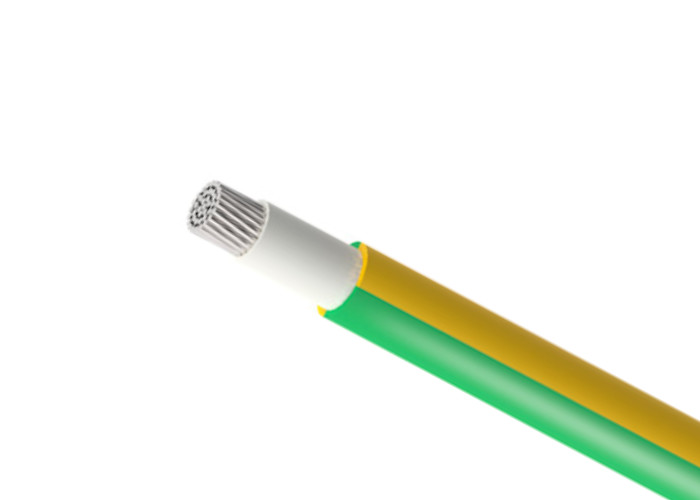

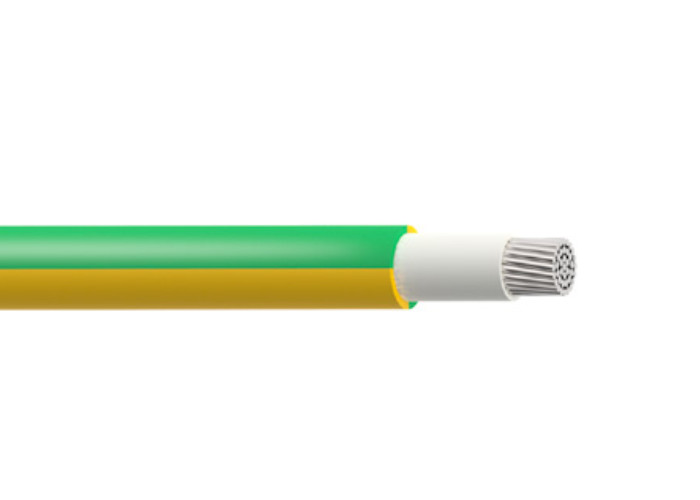

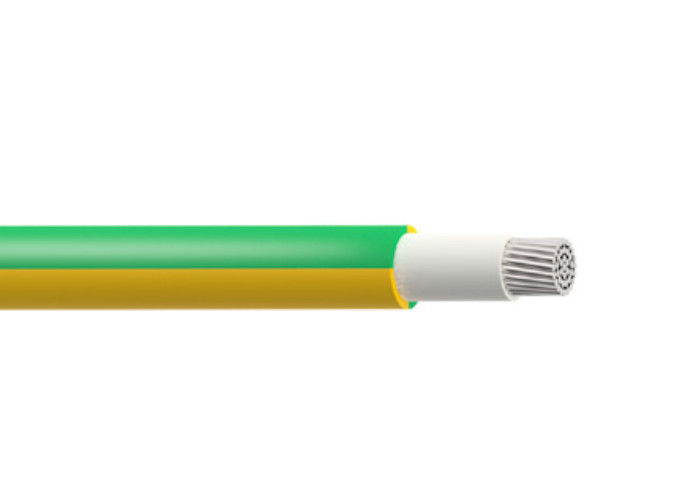

Name: 1 blindé souterrain noyau 600V 10mm2 cable l'alliage d'aluminium
Brand: OEM

1 blindé souterrain noyau 600V 10mm2 cable l'alliage d'aluminium

Underground 1 Core 600V 10mm2 Armoured Power Cables Aluminum Alloy

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	OEM
Certification:	ISO/RoHS/CE

Quantité de commande min:	200 mètres
Prix:	Negotiation
Détails d'emballage:	paquet standard d'exportation
Délai de livraison:	15-20 jours ouvrables ou négociations
Conditions de paiement:	T/T, L/C, D/P, union occidentale, Paypal, paiements sûrs
Capacité d'approvisionnement:	50000meters par semaine

Contactez

CONDUCTEUR:

La classe 2 a étamé le conducteur de cuivre

Isolation:

composé sans halogène taux de pression moteur d'élastomère

Gaine:

HOFR (la chaleur et huile résistantes et ignifuges), type composé SW4 d'élastomère de halogenfree se

Application:

Construction, industriel, au fond

Armure:

Fil d'acier blindé et en acier de bande en acier de bande ou

Tension:

600V

Surligner:

16mm2 Armoured Power Cables

10mm2 Armoured Power Cables

1 Core 16mm2 armoured cable

600V / 1000V 1 cables électriques blindés du noyau 10mm2 16mm2

APPLICATION :

Câble de terre Unarmoured pour les installations fixes dans tous les secteurs comprenant le logement et la plate-forme ouverte dans les bateaux et les unités en mer.

CONSTRUCTION :
Conducteur
La classe 2 a étamé le conducteur de cuivre selon
En 60228 (précédemment BS 6360) des BS
Isolation
type sans halogène GP4 du composé taux de pression moteur d'élastomère selon
Les BS 7655
Gaine
HOFR (la chaleur et huile résistantes et ignifuges), type composé SW4 d'élastomère de halogenfree selon les BS 7655

CARACTÉRISTIQUES :
Estimation de tension (Uo/U)
600/1000V
Estimation de la température
Fixe : -40°C à +90°C
Fléchi : -15°C à +90°C
Rayon de cintrage minimum
Jusqu'à 10mm2 - fixe : diamètre global de 3 x
16mm2 25mm2 - fixe : diamètre global de 4 x
Au-dessus de 25mm2 - fixe : diamètre global de 6 x
Couleur de gaine
Vert/jaune

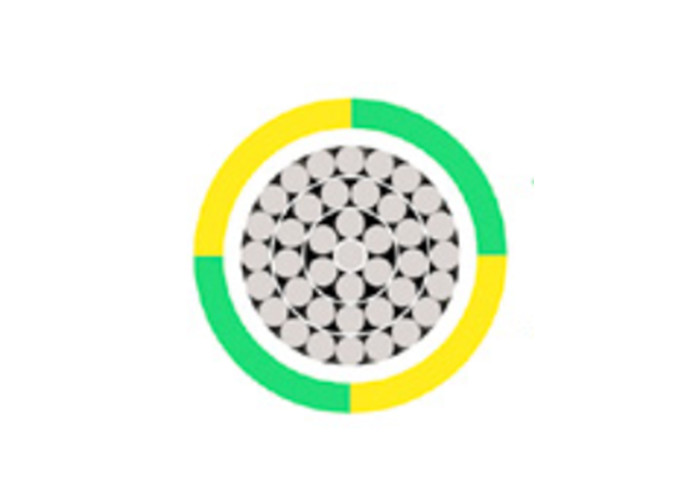

DIMENSIONS

NOYAU NON.	CROIX NOMINALE SECTEUR SECTIONNEL millimètre de ²	ÉPAISSEUR NOMINALE DE L'ISOLATION millimètre	ÉPAISSEUR NOMINALE DE GAINE millimètre	NOMINAL COMBINAISON DIAMÈTRE millimètre	NOMINAL POIDS kg/km
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	0,8 0,8 0,8 1 1 1 1 1,2 1,2 1,4 1,4 1,6 1,6 1,8 2 2,2 2,4 2,6 2,8	1 1 1 1 1 1 1,1 1,2 1,2 1,3 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 2,2	4,8 5,1 5,6 6,5 7,1 8,1 9,5 11,4 12,6 14,3 16 18,6 20,3 22,4 24,9 28 30,9 35,3 39,3	34 40 54 78 101 144 216 328 429 551 753 1049 1274 1568 1949 2530 3134 4258 5337

CONDUCTEURS
Classez 2 conducteurs échoués pour les multiconducteur à un noyau et de câble

SECTION NOMINALE millimètre de ²	NO. MINIMUM DE FILS DANS LE CONDUCTEUR	RÉSISTANCE MAXIMUM de CONDUCTEUR à 20ºC
	Circulaire	Conducteur de cuivre recuit
	Cu	Fils plaqués de métal ohms/km
1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	7 7 7 7 7 7 7 7 7 19 19 19 37 37 37 37 61 61 61		18,2 12,2 7,56 4,7 3,11 1,84 1,16 0,734 0,529 0,391 0,27 0,195 0,154 0,126 0,1 0,0762 0,0607 0,0475 0,0369

CARACTÉRISTIQUES ÉLECTRIQUES
Capacité de chargement actuelle

SECTION NOMINALE millimètre de ²	À UN NOYAU Ampères
1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	18 23 30 40 52 72 96 127 157 196 242 293 339 389 444 522 601 719 827

SOUS-SOLLICITATION DES FACTEURS

TEMPÉRATURE AMBIANTE	35ºC	40ºC	45ºC	50ºC	55ºC	60ºC	65ºC	70ºC	75ºC	80ºC
SOUS-SOLLICITATION DU FACTEUR	1,10	1,05	1,0	0,94	0,88	0,82	0,74	0,67	0,58	0,47
