Halogène de fumée isolé par XLPE de cable électrique de 800mm2 12KV système mv bas libre

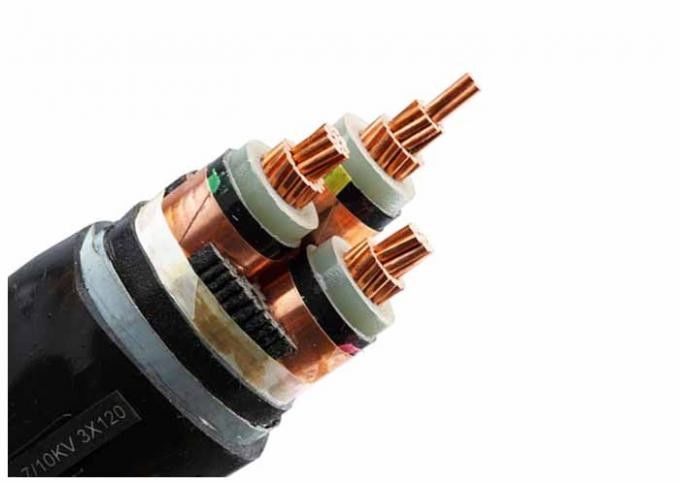

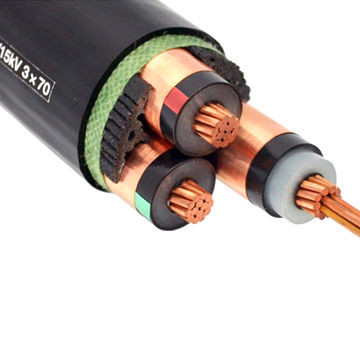

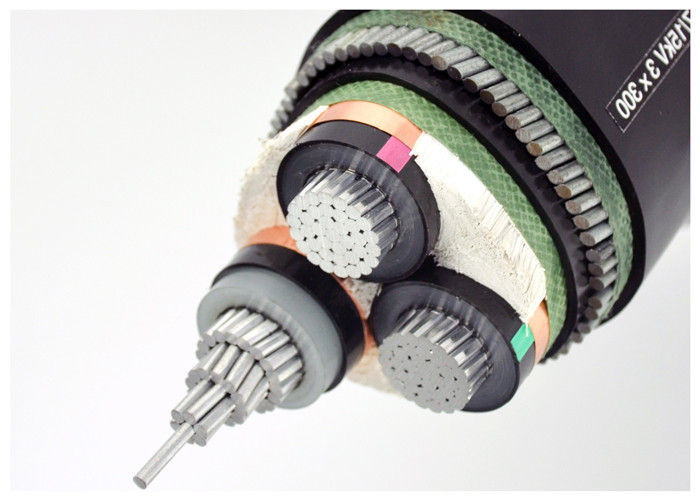

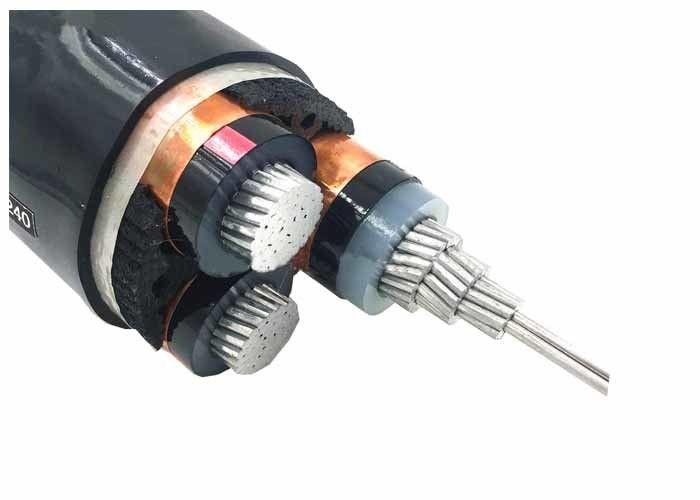

XLPE Insulated 800mm2 12KV MV Power Cable Low Smoke Halogen Free
XLPE Insulated 800mm2 12KV MV Power Cable Low Smoke Halogen Free XLPE Insulated 800mm2 12KV MV Power Cable Low Smoke Halogen Free XLPE Insulated 800mm2 12KV MV Power Cable Low Smoke Halogen Free XLPE Insulated 800mm2 12KV MV Power Cable Low Smoke Halogen Free
Informations de base
Lieu d'origine: LA CHINE
Nom de marque: OEM
Certification: ISO/RoHS/CE
Quantité de commande min: 200 mètres
Prix: Negotiation
Détails d'emballage: paquet standard d'exportation
Délai de livraison: 15-20 jours ouvrables ou négociations
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 50000meters par semaine
Contactez
Noyau de conducteur: Cuivre recuit ou aluminium dessiné dur Matériel d'isolation: Polyéthylène réticulé (XLPE)
Types blindés: DSTA/SWA/AWA ou Unarmoured Matériel externe de gaine: Polychlorure de vinyle (PVC)
Norme: LE CEI ASTM DIN, LE CEI 60502-2, GB12706, IEC60228 DES BS couleur: Noir ou comme condition
Emballage: tambour d'En bois-acier, tambour métallique, tambour en bois Requiremets spécial: L'halogène résistant au feu, ignifuge, bas de fumée libèrent
Échantillon: Y, si Application: Distribution d'énergie souterraine, de construction, industrielle, et ligne de transmission
Tension: 12kV
Surligner:

12KV MV Power Cable

,

800mm2 XLPE Insulated Cables

,

800mm2 xlpe electrical cable

630mm2 800mm2 12kV le système mv XLPE isolé câble le bas halogène de fumée libre







TENSION MOYENNE DE CÂBLE DE LA TENSION XLPE



3.6/6 (7,2) kilovolts, 3.6/6.6 (7,2) kilovolts, 6 10(12) kilovolts, 6,35/11(12) kilovolts, 8,7/10(15) kilovolts, 12/20(24) kilovolt, 12,7/22(24) kilovolts, 18/30(36) kilovolt, 19/33(36) kilovolt, 21/35kv, 26/35kv

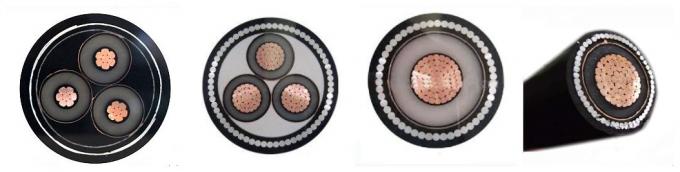

câble moyen de tension

CONSTRUCTION MOYENNE DE CÂBLE DE LA TENSION XLPE



1. Noyau de cuivre nu rond ou noyau en aluminium échoué selon le CEI 60228
2. couche semi-conductrice intérieure
3. isolation XLPE de noyau
4. code couleurs selon HD 308 S2
5. couche semi-conductrice externe
6. bande Semi-conductrice
7. écran de cuivre de bande
8. remplisseur
9. enveloppe intérieure de PVC
10. double de la bande en acier galvanisée (DSTA) ou du fil d'acier galvanisé (la SWA),

Double de la bande en aluminium (DONNÉES) ou du fil en aluminium (AWA)
11. gaine externe de PVC (rouge ou noir)

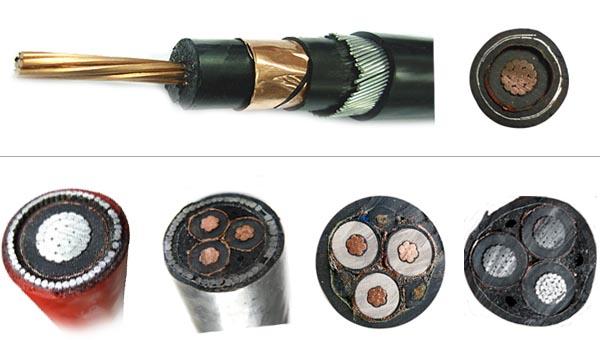

câble de système mv



LA TENSION MOYENNE XLPE CÂBLENT LE SECTEUR DE SECTION



25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2



APPLICATION MOYENNE DE CÂBLE DE LA TENSION XLPE



Ce câble de xlpe de système mv est employé pour le transport d'énergie et la ligne de distribution avec la tension à 12kV et ci-dessous.
Le cable électrique moyen isolé par xlpe de tension est principalement utilisé en terre, dans et en dehors des équipements, extérieurs, dans des canaux etc. de câble. Et le câble blindé de xlpe a pu être certain effort mécanique plus lourd d'ours et contrainte de tension.



câble moyen de tension



CARACTÉRISTIQUES MOYENNES DE CÂBLE DE LA TENSION XLPE



Conducteur maximum Temperature : sous la normale (90℃), urgence (130℃ ou court-circuit pas plus de 5 états de s (250℃).
Min. Ambient Temp. 0℃, après installation et seulement quand le câble est dans un à position fixe.
Rayon de cintrage minimal : câble O.D de 15 x pour à un noyau
câble O.D de 12 x pour le noyau multi



TYPE ET TAILLE DE CÂBLE MOYENS DE LA TENSION XLPE



Cable électrique du système mv (11kv 15kv 33kv)

Modèle et description Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kilovolts

Noyau de No.of

Région en coupe de conducteur (mm2)

isolation de xlpe







1 noyau

noyau 3

10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimètres carrés

Noyau de Cu

YJV, N2XSY, cable électrique engainé par PVC

YJV22, la bande en acier blindée, PVC a engainé le cable électrique

YJV32, YJV42, le fil d'acier blindé, PVC a engainé le cable électrique

Al Core

YJLV, NA2XSY, cable électrique engainé par PVC

YJLV22, la bande en acier blindée, PVC a engainé le cable électrique

YJLV32, YJLV42, le fil d'acier blindé, PVC a engainé le cable électrique



SIGNIFICATION DE CODE



YJ : Isolation de XLPE
L : Conducteur en aluminium
V : Gaine de PVC
32 : Noyaux du fil d'acier armoring-3
22 : Noyaux en acier de la bande armoring-3
72 : Noyau en aluminium du fil armoring-1
62 : Noyau de la bande armoring-1 d'acier inoxydable
ZR : Ignifuge



câble moyen de tension

DONNÉES TECHNIQUES DU CÂBLE 12KV UNARMOURED À UN NOYAU

câble moyen de tension
cable électrique
