Name: le composé ignifuge de PVC du CEI 60332 de câble de 750V 95mm2 a isolé
Brand: OEM

Isolation composée ignifuge de PVC de câble résistant au feu de jusqu'à 750 V

Le câble résistant au feu peut encore assurer le fonctionnement normal des lignes dans un certain temps en cas de combustion. Il est différent du câble ignifuge ordinaire dans cela en cas d'un feu, il peut continuer la transmission de l'électricité. L'utilisation de ce produit permettra aux gratte-ciel, aux souterrains, aux centrales, et à d'autres occasions importantes d'avoir une meilleures sécurité incendie et capacité de délivrance du feu.

Caractéristiques de fonctionnement

1. Câble étendant la température : ≥0°C

2. Les valeurs de la température évaluées les plus élevées du PVC ont isolé le conducteur de câble et le conducteur de câble isolé de XLPE sont 70°C, et 90°C, respectivement.

3. Les valeurs de la température évaluées les plus élevées du conducteur de câble en cas de court-circuit (la plus longue durée pas plus que 5s) ne dépasse pas 160°C et 250°C pour l'isolation de PVC et l'isolation de XLPE, respectivement

4. Sous la tension évaluée du câble, le câble résistant au feu peut maintenir 90 le fonctionnement normal que minimum est dedans la flamme 750°C-800°C.

Propagation de la flamme :

— Le CEI 60332-1

Température ambiante

— Température de fonctionnement maximum : +90°C

— Température de fonctionnement minimum : -25 °C

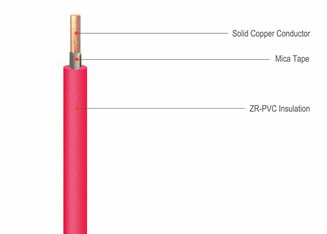

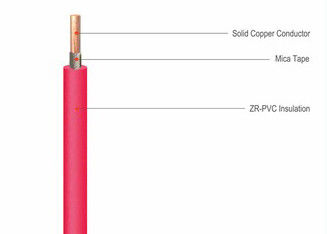

CONSTRUCTION

— conducteur : solide ou cuivre recuit par plaine de brin

— Barrière du feu : bande en verre de mica

— Isolation : ignifuge

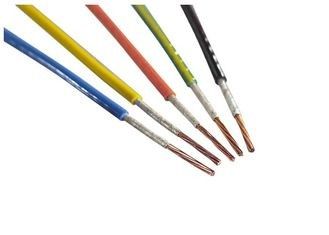

Couleurs disponibles :

noir, bleu, brun, gris, jaune, vert, blanc, orange, rouge, bleu-foncé, vert-jaune

CARACTÉRISTIQUES PHYSIQUES ET ÉLECTRIQUES

300 / le PVC de 500 V a isolé le fil à un noyau (l'âme massive)

Section transversale de conducteur	minimum mur-épaisseur	Ø externe mn - maximum.	Poids approximativement.	Maximum estimation actuelle ℃ de l'air 25	Conducteur C.C résistant à 20°C	Norme longueur
millimètre de ²	millimètre	millimètre	kilogramme/kilomètre		Ω/km	m /coil
0,5	0,6	1,9 - 2,3	9	12	36	100
0,75	0,6	2.1 - 2,5	12	15	24,5	100
1	0,6	2.2 - 2,7	15	19	18,1	100

450 / le PVC de 750 V a isolé le fil à un noyau (l'âme massive)

Section transversale de conducteur	minimum mur-épaisseur	Ø externe mn - maximum.	Poids approximativement.	Maximum estimation actuelle ℃ de l'air 25	C.C de conducteur résistant à 20°C	Norme longueur
millimètre de ²	millimètre	millimètre	kilogramme/kilomètre		Ω/km	m /coil
1,5	0,7	2.6 - 3,2	19,9	25	12,1	100
2,5	0,8	3.2 - 3,9	31,4	34	7,41	100
4	0,8	3.6 - 4,4	49	44,5	4,61	100
6	0,8	4.3 - 5,0	66	58	3,08	100
10	1	5.3 - 6,4	11,4	79,5	1,83	100

450 / 750 °C à un noyau échoué PVC-isolé du fil 70 de conducteur de V (6491X)

Conducteur section transversale	minimum mur-épaisseur	Ø externe mn - maximum.	Poids approximativement.	Maximum estimation actuelle ℃ de l'air 25	C.C de conducteur résistant à 20°C	Norme longueur
millimètre de ²	millimètre	millimètre	kilogramme/kilomètre		Ω/km	m /coil
1,5	0,7	2.7 - 3,3	21	25	12,1	100
2,5	0,8	3.3 - 4,0	33,1	34	7,41	100
4	0,8	3.8 - 4,6	49	44,5	4,61	100
6	0,8	4.3 - 5,2	69,4	58	3,08	100
10	1	5.6 - 6,7	116	79,5	1,83	100
16	1	6.4 - 7,8	175	111	1,15	100
25	1,2	8.1 - 9,7	275	146	0,727	100
35	1,2	9.0 - 10,9	372	180	0,524	100
50	1,4	10.6 - 12,8	496	225	0,387	100
70	1,4	12.1 - 14,6	701	280	0,268	100
95	1,6	14.1 - 17,1	969	344	0,193	100
120	1,6	15.6 - 18,8	1202	397,5	0,153	100
150	1,8	17.3 - 20,9	1478	455	0,124	100
185	2	19.3 - 23,3	1853	519	0,0991	100
240	2,2	22.0 - 26,6	2417	541	0,0754	100
300	2,4	24.5 - 29,6	3024	636	0,0601	100
400	2,6	27.5 - 33,2	3825	727	0,047	100

300 / 500 noyaux PVC-simples de V, fil fin échoué

Conducteur section transversale	minimum mur-épaisseur	Ø externe mn - maximum.	Poids approximativement.	Maximum estimation actuelle ℃ de l'air 25	Conducteur C.C résistant à 20°C	Norme longueur
millimètre de ²	millimètre	millimètre	kilogramme/kilomètre		Ω/km	m /coil
0,5	0,6	2.1 - 2,5	9	13,3	39	100
0,75	0,6	2.2 - 2,7	12,2	17	26	100
1	0,6	2.4 - 2,8	14,8	20	19,5	100

450 / 750 noyaux PVC-simples de V, fil fin échoué

Conducteur section transversale	minimum mur-épaisseur	Ø externe mn - maximum.	Poids approximativement.	Minimum Résistance d'isolation au ℃ 70	Maximum estimation actuelle ℃ de l'air 25	C.C de conducteur résistant à 20°C	Norme longueur
millimètre de ²	millimètre	millimètre	kilogramme/kilomètre	MΩ.km		Ω/km	m
1,5	0,7	2.8 - 3,4	19	0,010	16	13,3	100
2,5	0,8	3.4 - 4,1	30	0,009	20	7,98	100
4	0,8	3.9 - 4,8	44	0,007	25	4,95	100
6	0,8	4.4 - 5,3	63	0,006	36	3,3	100
10	1	5.7 - 6,8	112	0,0056	50	1,91	100
16	1	6.7 - 8,1	169	0,0046	68	1,21	100
25	1,2	8.4 - 10,2	251	0,0044	89	0,78	100
35	1,2	9.7 - 11,7	369	0,0038	110	0,554	1000
50	1,4	11.5 - 13,9	528	0,0037	134	0,386	1000
70	1,4	13.2 - 16,0	756,5	0,0032	171	0,272	1000
95	1,6	15.1 - 18,2	988,1	0,0032	207	0,206	1000
120	1,6	16.7 - 20,2	1205,7	0,0029	239	0,161	1000
150	1,8	18.6 - 22,5	1529,9	0,0029	275	0,129	1000
185	2	20.6 - 24,9	1883,5	0,0029	314	0,106	1000
240	2,2	23.5 - 28,4	2394,5	0,0028	369	0,0801	1000

* des dimensions et les caractéristiques peuvent être changées sans préavis.

emballage

– Bobine dans l'aluminium 100m (en date de 10 millimètres²)

– Bobine en carton (100m) au besoin (jusqu'à 6 millimètres²)

– Tambour (en date de 35 millimètres²)

– L'autre paquet au besoin

Données de tambour de câble

TAMBOURS DE CÂBLE	Diamètre de D1=Flange (millimètre)	Largeur de W=Useful (millimètres)	Diamètre de D2=Barrel (millimètre)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	OEM
Certification:	IEC, Rosh，CCC

Quantité de commande min:	500 m
Prix:	Negotiation
Détails d'emballage:	paquet standard d'exportation
Délai de livraison:	15-20 jours ouvrables ou négociations
Conditions de paiement:	T/T, L/C, D/P, union occidentale, Paypal, paiements sûrs

Certificat:	CCC, CE, CB	Tension de taux:	jusqu'à 750 V
CONDUCTEUR:	solide ou brin de cuivre de conducteur	pare-feu:	Bande de fibre de mica
PAQUET:	bobine dans l'aluminium/fût	Isolation:	composé de PVC résistant au feu
