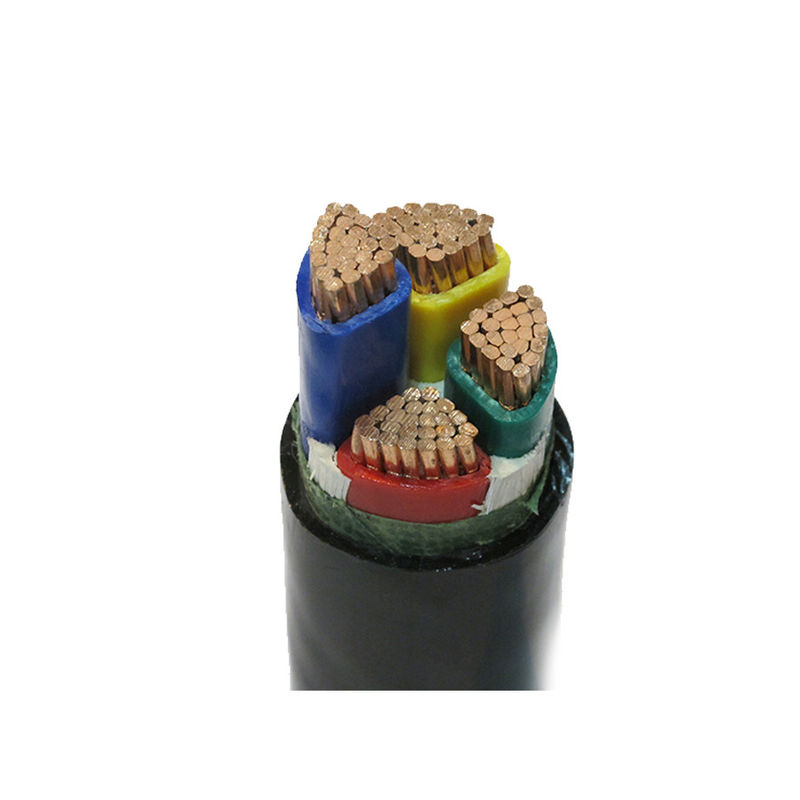

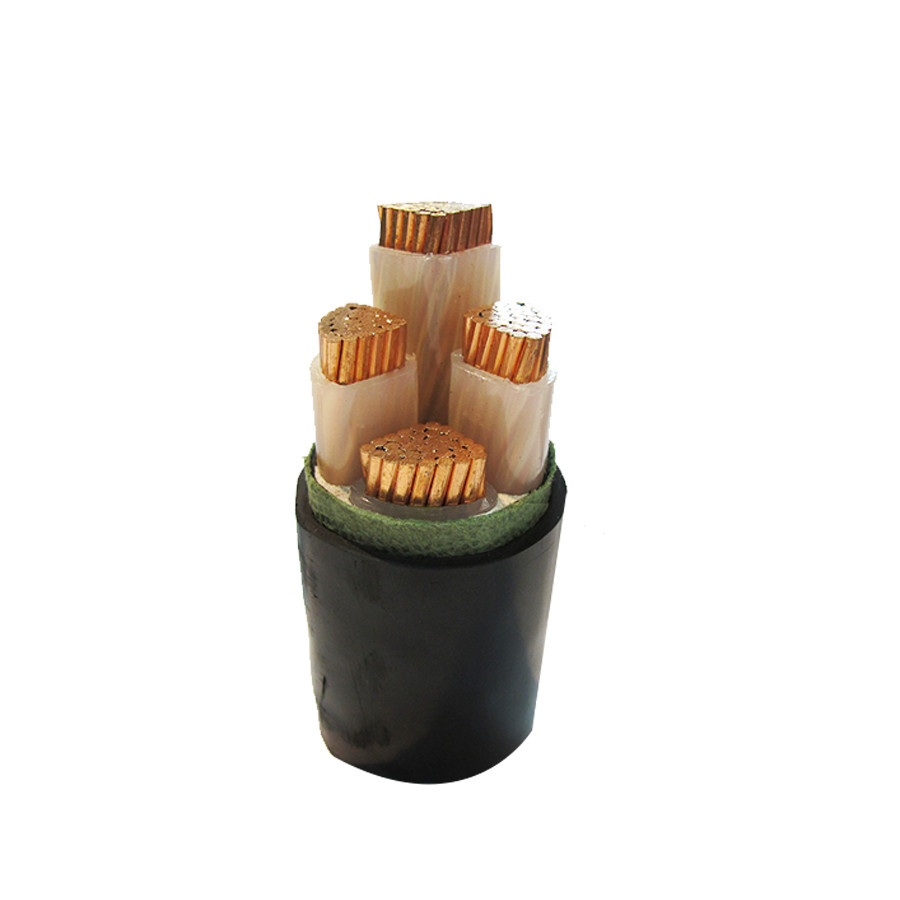

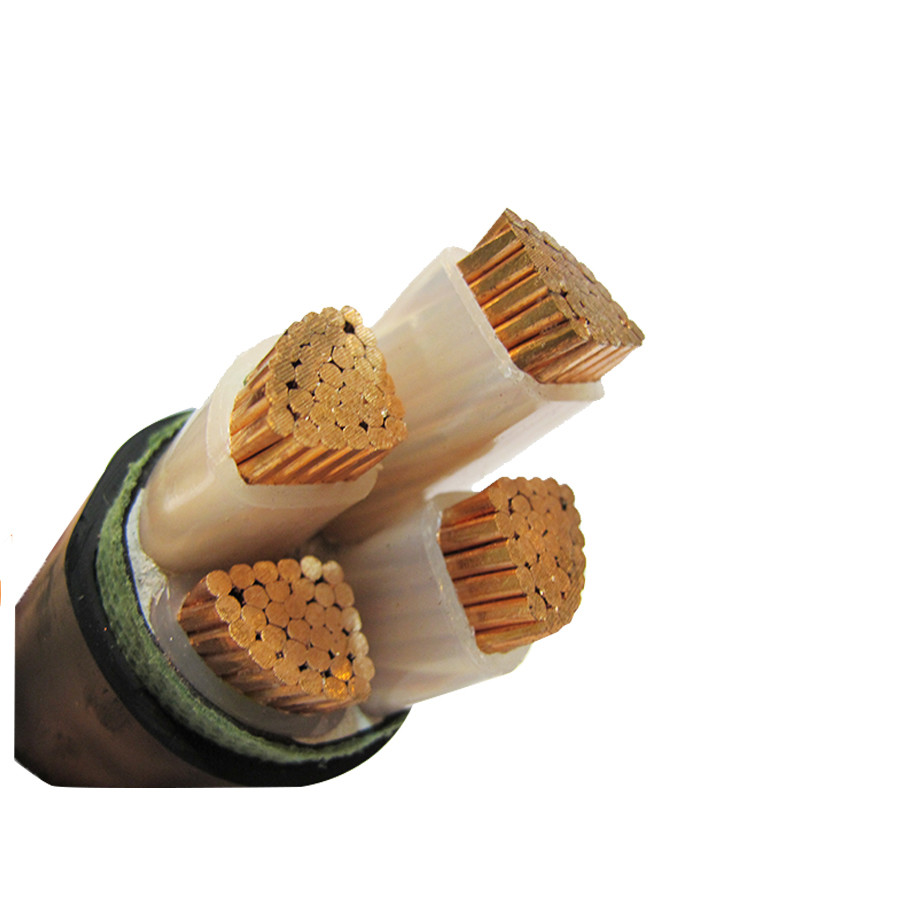

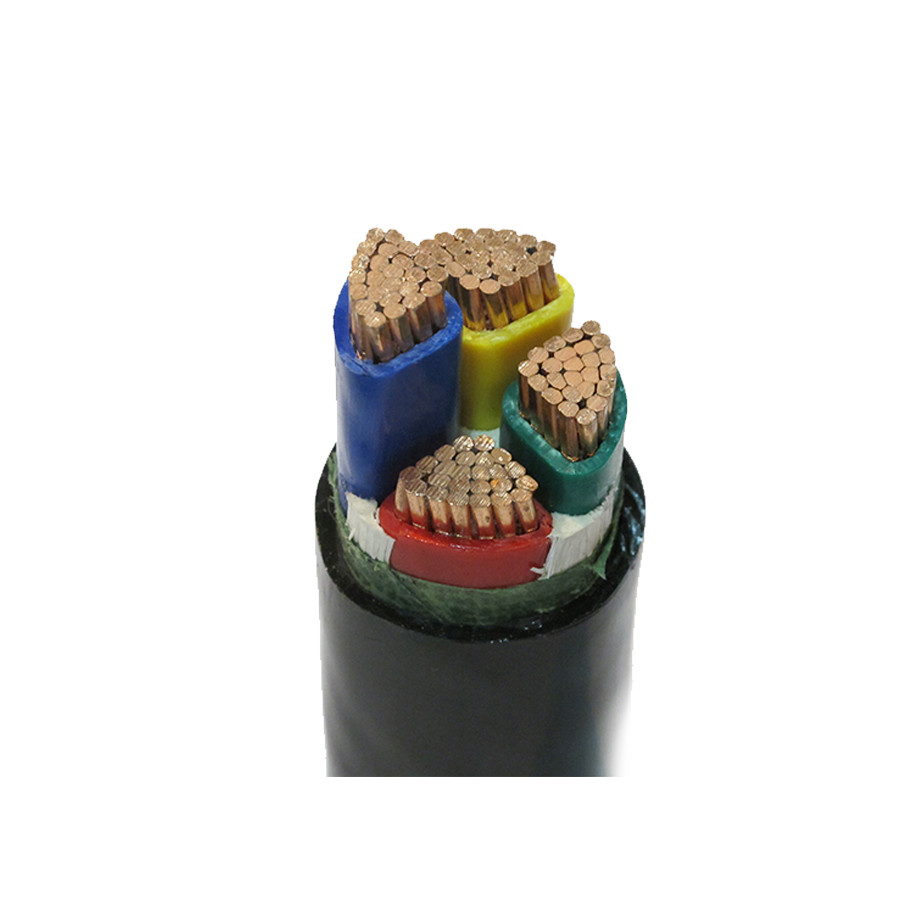

4 câble blindé en acier noir de HT XLPE de noyau, câble coaxial de liaison de HT 132kV

1. Application :

Utilisé pour la pose d'intérieur et extérieure, le câble peut soutenir une certaine traction de pose, mais ne peut pas soutenir la force mécanique de l'outide. On ne peut pas permettre au le câble unipolaire de s'étendre dans le tuyau magnétique. Le câble est employé pour la pose fixe dans la tension évaluée (U0/U) 0.6/1KV, 3.6/6KV et ci-dessous pour le transport d'énergie.

2. Norme d'exécution de produit :

GB/T12706-2002 a évalué la tension 1KV (uM=1.2KV) au courant électrique de l'isolation 35KV (uM=40.5Kv) et IEC60502-1997 auxilary a évalué le câble et les auxiliaires de courant électrique d'isolation de la tension 1-30kV.

3. Représentations opérationnelles :

(1) la température fonctionnante :

La température fonctionnante de conducteur maximal : 70℃ centigrade    La température de court-circuit de conducteur : la température la plus élevée pas plus que 160℃, le plus long temps pas plus de 5 secondes.

Le rayon de min.bending de canalisations :

Tableau 1 :

(2) installation étendant la température :

Les canalisations étendant la température pas moins que 0℃ câblent la capacité de actuel-transport étendant le mode et les paramètres de base : Pose d'air : la température environnementale : Pose du sol 40℃ : la température environnementale : Coefficient de résistance thermique du sol 25℃ : câble 1.0.m/W étendant des arrangments :

Arrangment à un noyau de calbe : Type plat. (égaux adjacents de l'espace à câbler en dehors du diamètre) ;
