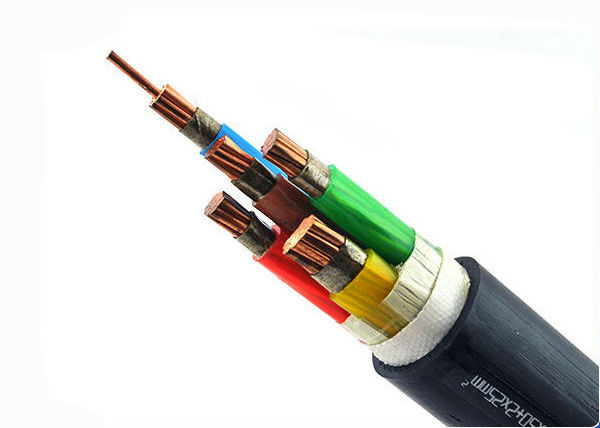

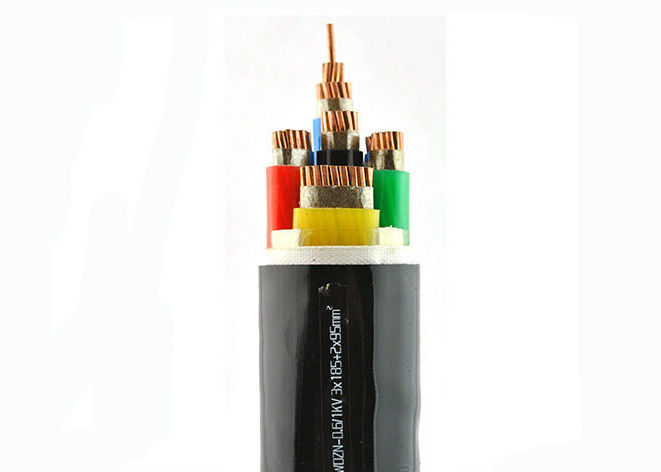

Name: 4 le feu du noyau 1kV a évalué le câble électrique, le câble 240mm2 électrique résistant au feu
Brand: OEM

Isolation résistante au feu 0.6/1kV Mica Tape du câble XLPE de noyau de la basse tension 4

Applications

Ces câbles sont employés pour l'approvisionnement en l'électricité dans le système d'installation de basse tension, ils conviennent à l'installation dedans à l'intérieur et dehors, dans des galeries pour câbles, sous la terre, dans des stations de puissance et de commutation, des distributions locales d'énergie, ensembles industriels, où il n'y a aucun risque de dommages mécaniques.
Construction

1. Conducteurs

Les conducteurs seront conformes non plus de la classe 1 ou de la classe 2 du cuivre recuit simple ou plaqué de métal ou d'aluminium simple ou d'alliage d'aluminium, ou de la classe 5 du cuivre simple ou plaqué de métal au CEI 60228.
2. Isolation

Bande de mica.
Le matériel et l'épaisseur de XLPE seront selon le CEI 60502 ou les BS 5467 ont évalué pour le fonctionnement continu 90°C.

3. Assemblée/bâche intérieure

Les bâches intérieures peuvent être expulsées ou enroulées. Pour des câbles avec des noyaux circulaires, excepté des câbles avec plus de cinq noyaux, une bâche intérieure enroulée sera autorisée seulement si les interstices entre les noyaux sont sensiblement remplis. Une reliure appropriée est autorisée avant application d'une bâche intérieure expulsée. Le matériel est compatible avec l'isolant, les matières employées pour les bâches et les remplisseurs intérieurs conviendront à la température de fonctionnement du câble et compatibles avec l'isolant. Pour les câbles libres d'halogène, la bâche et les remplisseurs intérieurs seront également composé libre d'halogène.
4. Armure

Fils d'acier en acier/appliqués hélicoïdal au-dessus de la bâche intérieure selon le CEI 60502-1, ou doubles bandes en aluminium/en acier en aluminium/galvanisées et câblage cuivre de cuivre/bidon peuvent également être fabriqués sur demande.
5. Gaine externe

La gaine externe sera du type expulsé ST1/ST2 de PVC selon le CEI 60502-1, le type ST3/ST7, le composé libre ST8, Polychloroprene, polyéthylène chlorosulfonated de polyéthylène d'halogène ou les polymères semblables, le type SE1 sont également disponibles sur demande.
6. Représentation de feu des gaines de câble

Des câbles peuvent être fournis avec la gaine externe ignifuge spéciale de PVC pour se conformer aux conditions d'essai de flamme du CEI 60332-3-22, le CEI 60332-3-23 et le CEI 60332-3-24, matériel libre d'halogène se conforment à IEC60754-1/2 et à CEI 60684-2.

**Caractéristiques physiques et électriques de CÂBLE de 4 NOYAUX (UNARMOURED) :**
No.cores X croix-sec.	Isolation épaisseur	Nominal Gaine épaisseur	Ø externe approximativement.	poids approximativement.	Estimations actuelles en air 30℃	Les estimations actuelles ont enterré 20℃	résistance maximum de C.C à 20℃
millimètre de ²	millimètre	millimètre	millimètre	kilogramme/kilomètre			Ω/km
4×4	1,0	1,8	14,9	339	30	38	4,61
4×6	1,0	1,8	16,1	436	38	48	3,08
4×10	1,0	1,8	19,3	669	53	66	1,83
4×16	1,0	1,8	21,8	953	70	86	1,15
4×25	1,2	1,8	26,0	1374	94	112	0,73
4×35	1,2	1,8	28,7	1810	116	135	0,52
4×50	1,4	1,9	29,5	2312	139	161	0,39
4×70	1,4	2,1	33,0	3105	177	202	0,27
4×95	1,6	2,2	38,1	4179	217	240	0,19
4×120	1,6	2,4	41,1	5185	254	274	0,15
4×150	1,8	2,5	45,8	6414	294	309	0,12
4×185	2,0	2,7	50,5	7901	337	346	0,10
4×240	2,2	2,9	55,7	10249	401	403	0,08
4×300	2,4	3,1	63,4	13365	470	459	0,06

DÉTAILS DE MÉTHODE D'INSTALLATION

A1 – mur thermiquement insolated (à un noyau)	A2 – mur thermiquement insolated (multinucléaire)	B1 – electroduct apparent (à un noyau)	B2 – electroduct apparent (multinucléaire)


B1 – Electroduct en brique (à un noyau)	B1 – Electroduct en brique (multinucléaire)	C – sur le mur	C – sur le plafond


C – plateau non perforé	F – plateau perforé (à un noyau)	F – plateau perforé (multinucléaire)	F – suspendu (à un noyau)


E – suspendu (multinucléaire)	B2 – l'espace de construction	B2 – l'espace de construction	B1 – Electroduct (à un noyau)


B2 – Electroduct (multinucléaire)	B2 – caniveau fermé incorporé dans le plancher (multinucléaire)	B2 – caniveau fermé incorporé dans le plancher (multinucléaire)	B1 – caniveau aéré incorporé dans le plancher


C – incorporé dans la brique	D – enterré dans la protection mécanique supplémentaire

Données de tambour de câble

TAMBOURS DE CÂBLE	Diamètre de D1=Flange (millimètre)	Largeur de W=Useful (millimètres)	Diamètre de D2=Barrel (millimètre)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

GARANTIE

Pendant une période le début la date a embarqué les marchandises à l'acheteur et la continuation pendant une période de 12 mois ensuite.

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	OEM
Certification:	CE, CB

Prix:	Negotiation
Packaging Details:	Standard export package
Délai de livraison:	15-20 jours ouvrables ou négociations
Conditions de paiement:	T/T, L/C, D/P, union occidentale, Paypal, paiements sûrs

Application:	Industriel, souterrain	Matériel d'isolation:	XLPE
Conducteur Material:	Cuivre	Type:	Basse tension
Tension:	0.6/1kV	Noyau:	4
