Name: 21KV résistant au feu XLPE a isolé le cable électrique, câble blindé de DSTA XLPE
Brand: OEM

Fil moyen résistant au feu de la tension 120mm2 de 21KV 35KV pour la construction

TENSION MOYENNE DE CÂBLE DE TENSION

3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

CÃ‚BLE DE SYSTÃˆME MV

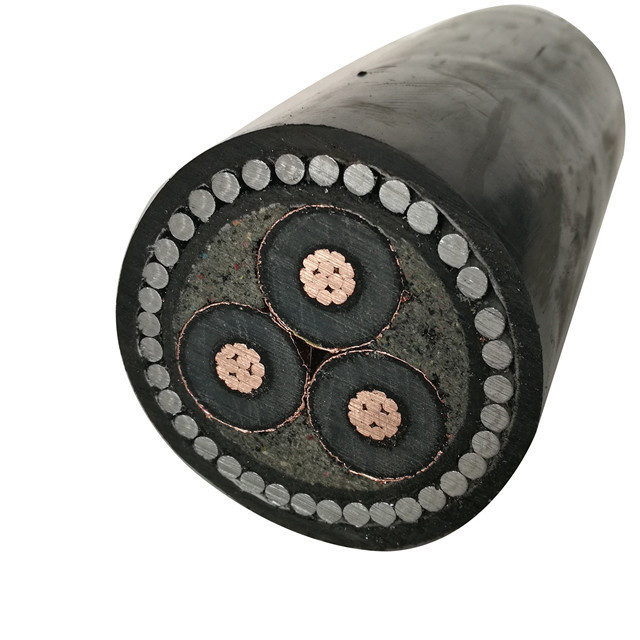

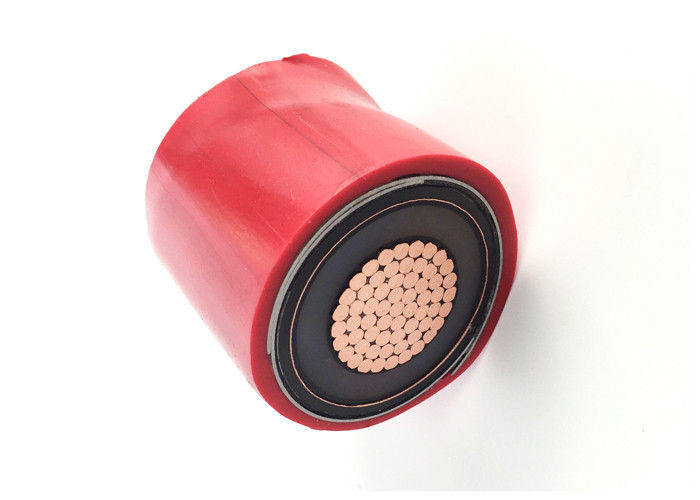

CONSTRUCTION MOYENNE DE CÂBLE DE TENSION

1. conducteur : De cuivre ou en aluminium (class1 ou classe 2)

2. semi-conducteur intérieur

3. isolation : Polyéthylène encré croisé (XLPE)

4. semi-conducteur externe

5. Blindé ou Unarmoured

6. Emballage du matériel conducteur

7. Écran : Tressage des câblages cuivre ou de la bande de cuivre

8. Séparateur

9. veste externe : PVC ou PE

APPLICATION MOYENNE DE CÂBLE DE TENSION

Le câble est employé pour les installations fixes telles que des réseaux de distribution de courant électrique ou les installations industrielles, qui est étendu à l'intérieur, dehors, dans le tunnel, dans le fossé de câble, ou direct en terre, capable soutenir la force mécanique externe, mais incapable de soutenir la force de traction importante.

CÃ‚BLE DE SYSTÃˆME MV

CARACTÉRISTIQUES MOYENNES DE CÂBLE DE TENSION

1. la température de fonctionnement à long terme maximum de XLPE a isolé le câble est 90°C

2. l'installation de la température du câble ne devrait pas être moins que 0°C

3. la température maximum de court-circuit n'est pas de dépasser 250°C, non plus de sec than5.

4. incapable soyez étendu sans limite de la chute avec assez de traction mécanique, le câble unipolaire ne peut pas être étendu dans le tube de fer ou être fixé par les outils cerclés de fer autour des câbles

TYPE ET APPLICATION DE CÂBLE MOYENS DE TENSION

TYPE		NOM	Application principale
Noyau de CU	Noyau d'AL
YJV/YJY	YJLV/YJLY	XLPE a isolé, PVC/PE a engainé le cable électrique	Pour la pose d'intérieur, le tunnel, le canal et le souterrain. Incapable de soutenir les forces mécaniques externes, mais soutiennent la force de traction pendant étendu
YJV22/YJV23	YJLV22/YJLV23	XLPE a isolé, la bande en acier blindée, PVC/PE a engainé le cable électrique	Pour la pose d'intérieur, le tunnel, le canal et le souterrain. Capable soutenir les forces mécaniques externes, mais incapable de soutenir la force de traction importante
YJV32/YJV33	YJLV32/YJLV33	XLPE a isolé, le fil d'acier mince blindé, PVC/PE a engainé le cable électrique	Pour s'étendre dans l'axe, différence de volonté souterraine de l'eau grande de niveau. Capable soutenir les forces mécaniques externes et la force de traction modérée
YJV42/YJV43	YJLV42/YJLV43	XLPE a isolé, le fil d'acier épais blindé, PVC/PE a engainé le cable électrique	Pour s'étendre en eau et fond de la mer. Capable soutenir la pression positive et la force de traction

CÃ‚BLE DE SYSTÃˆME MV

21/35KV XLPE ISOLENT LE NOYAU SYSTÈME MV D'EN CUIVRE DE GAINE DE PVC CÂBLENT DES DONNÉES

No. des noyaux et de la section transversale nominale	Opération tension maximum.	Nominal tension U0/U	Isolation épaisseur	Gaine épaisseur Nominal valeur	Ø externe approximativement.	poids approximativement.	Estimations actuelles en air 30℃	Les estimations actuelles ont enterré 20℃	résistance maximum de C.C à 20℃
millimètre de ²	kilovolt	kilovolt	millimètre	millimètre	millimètre	kilogramme/kilomètre			Ω/km
1 x 50	40,5	21/ 35	9,3	2,1	34,8	1533	245	225	0,39
1 x 70	40,5	21/ 35	9,3	2,1	36,4	1791	305	275	0,27
1 x 95	40,5	21/ 35	9,3	2,2	38,3	2115	370	330	0,19
1 x 120	40,5	21/ 35	9,3	2,2	39,7	2408	430	375	0,15
1 x 150	40,5	21/ 35	9,3	2,3	41,4	2769	490	425	0,12
1 x 185	40,5	21/ 35	9,3	2,3	43,1	3167	560	480	0,1
1 x 240	40,5	21/ 35	9,3	2,4	45,5	3790	665	555	0,08
1 x 300	40,5	21/ 35	9,3	2,5	48,1	4481	765	630	0,06
1 X.400	40,5	21/ 35	9,3	2,6	51,4	5561	890	725	0,05
1 X.500	40,5	21/ 35	9,3	2,7	57,1	6894	1000	825	0,04
1 x 630	40,5	21/ 35	9,3	2,8	60,8	8263	1160	940	0,03

CÃ‚BLE DE SYSTÃˆME MV

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	OEM
Certification:	ISO/RoHS/CE

Quantité de commande min:	200 mètres
Prix:	Negotiation
Détails d'emballage:	paquet standard d'exportation
Délai de livraison:	5-15day
Conditions de paiement:	T/T, L/C, D/P, union occidentale, Paypal, paiements sûrs
Capacité d'approvisionnement:	50000meters par semaine

Noyau de conducteur:	Cuivre recuit ou aluminium dessiné dur	Matériel d'isolation:	Polyéthylène réticulé (XLPE)
Types blindés:	DSTA/SWA/AWA ou Unarmoured	Matériel externe de gaine:	Polychlorure de vinyle (PVC) ou polyéthylène (PE)
Norme:	LE CEI ASTM DIN, LE CEI 60502-2, GB12706, IEC60228 DES BS	couleur:	Noir ou comme condition
Emballage:	tambour d'En bois-acier, tambour métallique, tambour en bois	Requiremets spécial:	L'halogène résistant au feu, ignifuge, bas de fumée libèrent
Échantillon:	Y, si	Application:	Distribution d'énergie souterraine, de construction, industrielle, et ligne de transmission
Tension:	3.6KV à 35KV
