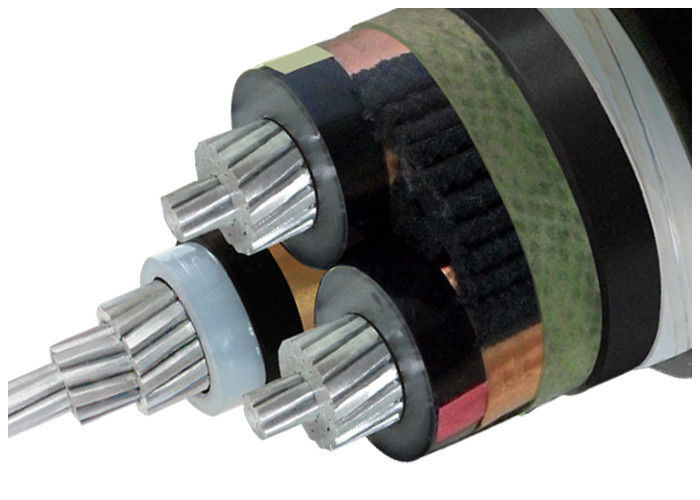

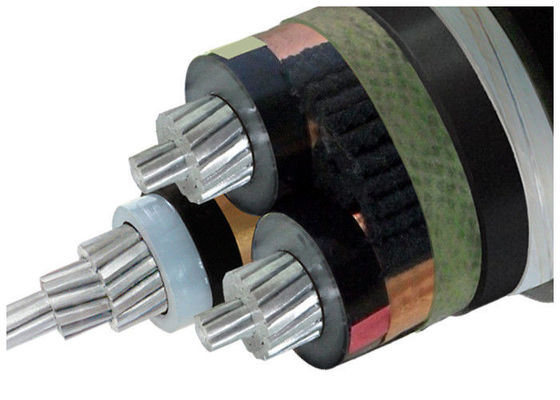

Name: Câble blindé en aluminium de GB12706 3.6kv XLPE, câble de la SWA de 400mm2 XLPE
Brand: OEM

3.6kv XLPE a isolé des cables électriques de 300mm2 400mm2 GB12706 système mv

NORME MOYENNE DE CÂBLE DE TENSION

Selon GB12706 (égal à IEC60502). Le câble de système mv a pu également producted par niveau d'ASTM, les BS, DIN et AS/NZS ou d'autres normes comme demande.

TENSION MOYENNE DE CÂBLE DE TENSION

3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

CÃ‚BLE DE SYSTÃˆME MV

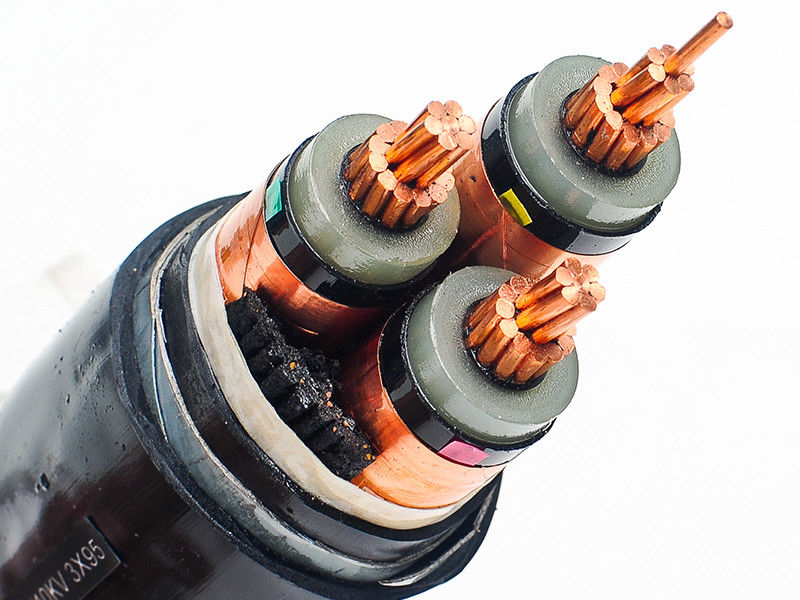

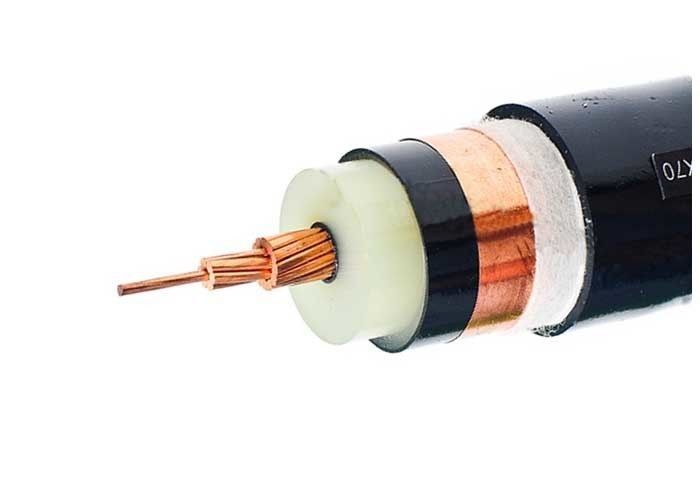

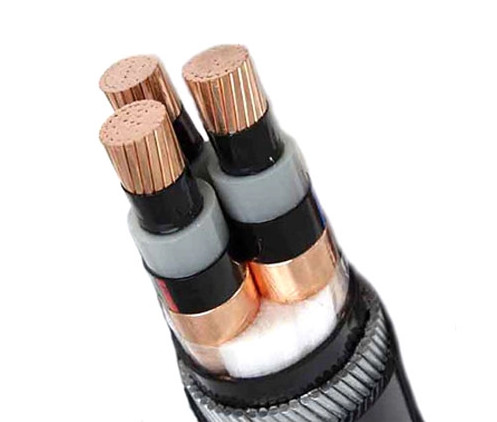

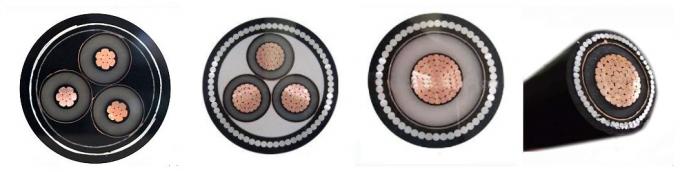

CONSTRUCTION MOYENNE DE CÂBLE DE TENSION

1. conducteur : De cuivre ou en aluminium (class1 ou classe 2)

2. semi-conducteur intérieur

3. isolation : Polyéthylène encré croisé (XLPE)

4. semi-conducteur externe

5. Blindé ou Unarmoured

6. Emballage du matériel conducteur

7. Écran : Tressage des câblages cuivre ou de la bande de cuivre

8. Séparateur

9. veste externe : PVC ou PE

APPLICATION MOYENNE DE CÂBLE DE TENSION

Avec les caractéristiques de la capacité stable, la technologie de pointe, les larges ressources matérielles, le petit prix, bon flexible et facile à s'étendre et maintenir, le XLPE ont isolé le câble moyen de tension conviennent pour être étendu pour la ligne de distribution d'énergie avec la tension évaluée jusqu'à 35kV.

cÃ¢ble moyen de tension

CARACTÉRISTIQUES MOYENNES DE CÂBLE DE TENSION

1. La température fonctionnante permise à long terme du noyau conducteur de câble n'est pas plus de 90 °C.

2. Pendant le court-circuit (le temps permanent maximal n'est pas plus de 5 secondes), la température maximale du conducteur de câble n'est pas plus que 250°C.

3. Le niveau de différence d'étendre le câble n'est pas limité. En étendant le câble, la température ambiante n'est pas inférieure à 0°C.

4. poids léger, bon pliant la propriété et l'installation et l'entretien faciles.

TYPE ET APPLICATION DE CÂBLE MOYENS DE TENSION

TYPE		NOM	Application principale
Noyau de CU	Noyau d'AL
YJV/YJY	YJLV/YJLY	XLPE a isolé, PVC/PE a engainé le cable électrique	Pour s'étendre d'intérieur, tunnel, canal et nderground. Incapable de soutenir les forces mécaniques externes, mais soutiennent la force de traction pendant étendu
YJV22/YJV23	YJLV22/YJLV23	XLPE a isolé, la bande en acier blindée, PVC/PE a engainé le cable électrique	Pour s'étendre d'intérieur , tunnel, canal et souterrain. Capable soutenir externe forces mécaniques, mais incapable de soutenir la force de traction importante
YJV32/YJV33	YJLV32/YJLV33	XLPE a isolé, le fil d'acier mince blindé, PVC/PE a engainé le cable électrique	Pour s'étendre dans l'axe, différence de volonté souterraine de l'eau grande de niveau. Capable soutenir les forces mécaniques externes et la force de traction modérée
YJV42/YJV43	YJLV42/YJLV43	XLPE a isolé, le fil d'acier épais blindé, PVC/PE a engainé le cable électrique	Pour s'étendre en eau et fond de la mer. Capable soutenir la pression positive et la force de traction

cÃ¢ble de systÃ¨me mv

XLPE ISOLENT LA GAINE SYSTÈME MV DE PVC CÂBLENT DES DONNÉES

Type	Spécifications	Diamètre de conducteur	Épaisseur nominale d'isolation	Épaisseur nominale de gaine	Diamètre approximativement extérieur de câble	Approximativement poids de câble

						CU	AL
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC	mm2	millimètre	millimètre	millimètre	millimètre	kg/km	kg/km
	3×25	6,0	2,5	2,1	36,1	1660	1203
	3×35	7,0	2,5	2,1	38,3	2018	1383
	3×50	8,4	2,5	2,2	41,3	2481	1619
	3×70	10,0	2,5	2,4	45,1	3199	1959
	3×95	11,5	2,5	2,5	48,6	4064	2339
	3×120	13,0	2,5	2,6	52,9	4902	2729
	3×150	14,5	2,5	2,7	55,2	5758	3072
	3×185	16,2	2,5	2,8	59,8	6965	3609
	3×240	18,4	2,5	3,0	64,7	8724	4309
	3×300	20,5	2,5	3,2	70,5	10701	5154
	3×400	23,5	2,5	3,4	78,0	13417	6340

cÃ¢ble de systÃ¨me mv

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	OEM
Certification:	ISO/RoHS/CE

Quantité de commande min:	200 mètres
Prix:	Negotiation
Détails d'emballage:	paquet standard d'exportation
Délai de livraison:	15-20 jours ouvrables ou négociations
Conditions de paiement:	T/T, L/C, D/P, union occidentale, Paypal, paiements sûrs
Capacité d'approvisionnement:	50000meters par semaine

Noyau de conducteur:	Cuivre recuit ou aluminium dessiné dur	Matériel d'isolation:	Polyéthylène réticulé (XLPE)
Types blindés:	DSTA/SWA/AWA ou Unarmoured	Matériel externe de gaine:	Polychlorure de vinyle (PVC) ou polyéthylène (PE)
Norme:	LE CEI ASTM DIN, LE CEI 60502-2, GB12706, IEC60228 DES BS	couleur:	Noir ou comme condition

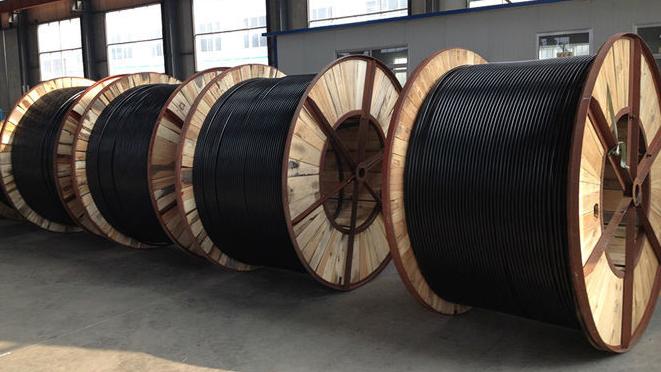

Emballage:	tambour d'En bois-acier, tambour métallique, tambour en bois	Requiremets spécial:	L'halogène résistant au feu, ignifuge, bas de fumée libèrent
Échantillon:	Y, si	Application:	Distribution d'énergie souterraine, de construction, industrielle, et ligne de transmission
Tension:	3.6KV à 35KV
