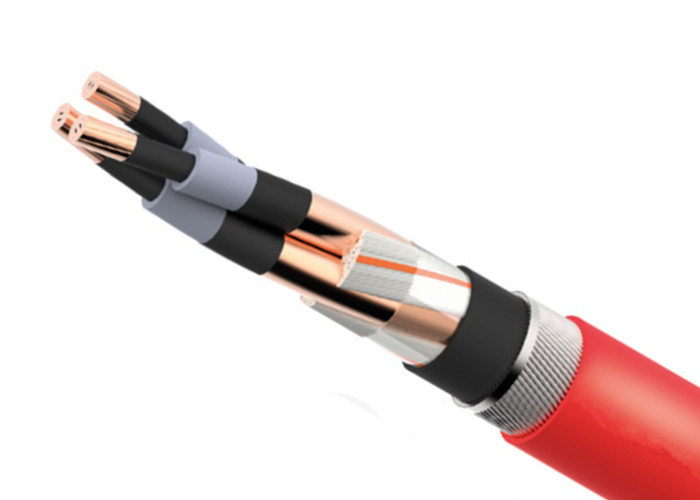

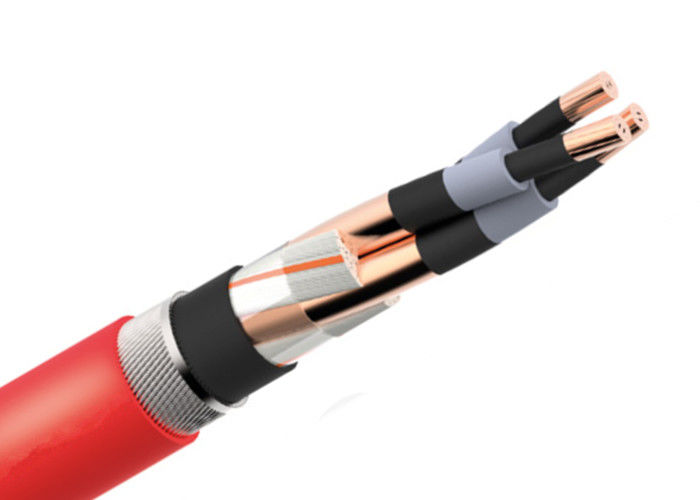

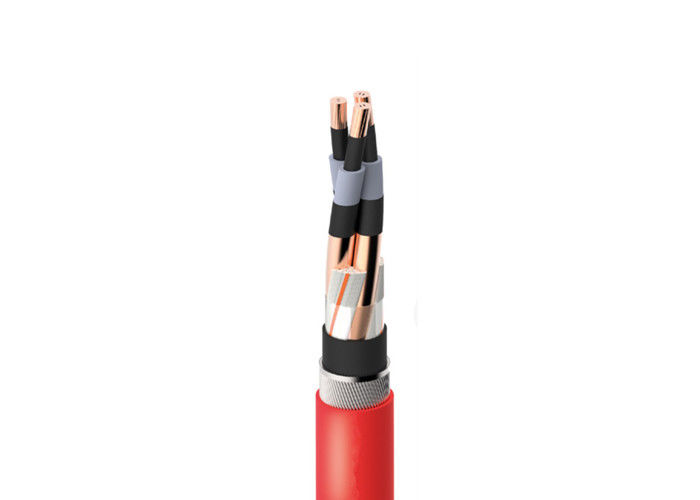

3 conducteur d'en cuivre de gaine du cable électrique de la SWA 50mm2 système mv de noyau LSZH

rallonge extérieure de la SWA de 3 noyaux

cable électrique souterrain 50mm2

cable électrique de 50mm2 système mv

Lieu d'origine:

LA CHINE

Nom de marque:

OEM

Certification:

ISO/RoHS/CE

Nous contacter

Demander un devis

3 conducteur d'en cuivre de gaine du cable électrique de la SWA 50mm2 système mv de noyau LSZH

Product Details

CONDUCTEUR:

La classe 2 a échoué le conducteur de cuivre

Écran sur âme:

XLPE Semi-conducteur

Isolation:

XLPE

Écran sur enveloppe isolante:

XLPE Semi-conducteur

Écran métallique:

Écran de cuivre individuel ou global de bande

Remplisseur:

Fibre d'éthylène téréphtalate

séparateur:

Bande contraignante

Armure:

À un noyau : AWA (fil en aluminium blindé) multinucléaire : La SWA (fil d'acier blindé)

Gaine:

LSZH

Mettre en évidence:

rallonge extérieure de la SWA de 3 noyaux

cable électrique souterrain 50mm2

cable électrique de 50mm2 système mv

Payment & Shipping Terms

Quantité de commande min

200 mètres

Prix

negotiable

Détails d'emballage

paquet standard d'exportation

Délai de livraison

15-20 jours ouvrables ou négociations

Conditions de paiement

T/T, L/C, D/P, union occidentale, Paypal, paiements sûrs

Capacité d'approvisionnement

50000meters par semaine

Noyau 3x1 en aluminium lié croisé de cable électrique du polyéthylène 95mm2 système mv

Obtenez le meilleur prix

Isolation à un noyau du cable électrique de 35KV 250mm2 système mv taux de pression moteur pour des circuits de conducteur

Obtenez le meilleur prix

Gaine de cuivre de PVC du cable électrique du conducteur 69kV système mv 750mm2

Obtenez le meilleur prix

Halogène de fumée isolé par XLPE de cable électrique de 800mm2 12KV système mv bas libre

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Product Description

Cables électriques souterrains de système mv de noyau de la gaine 50mm2 70mm2 3 de LSZH

APPLICATION

Cables électriques pour des réseaux de puissance, souterrains et dans la canalisation de câble, dans les installations avec le danger potentiel à la vie et l'équipement en cas du feu, de la fumée et des émissions toxiques de vapeurs.

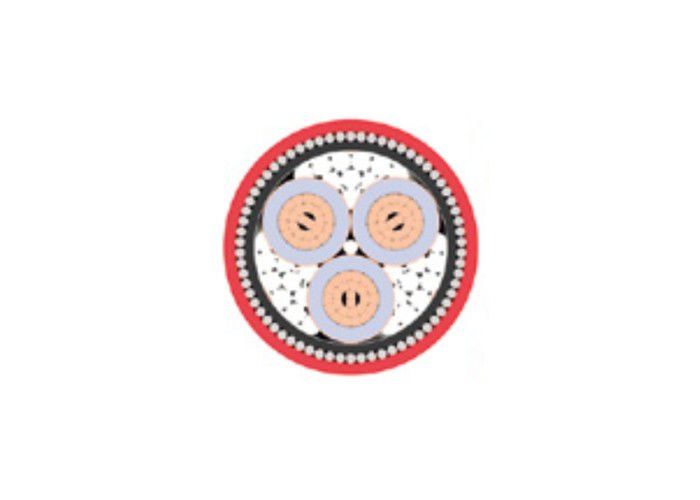

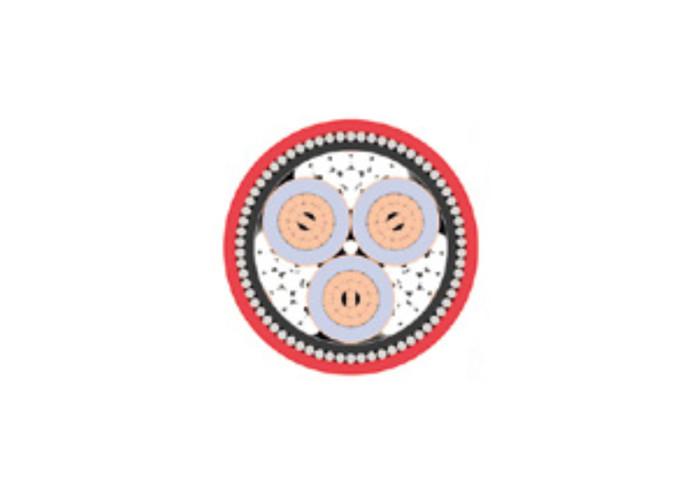

CONSTRUCTION
Conducteur
La classe 2 a échoué le conducteur de cuivre selon en 60228 des BS
(précédemment les BS 6360)
Conducteur Screen
XLPE Semi-conducteur (polyéthylène réticulé)
Isolation
Type GP8 de XLPE (polyéthylène réticulé) selon
Les BS 7655
Écran sur enveloppe isolante
XLPE Semi-conducteur (polyéthylène réticulé)
Écran métallique
Écran de cuivre individuel ou global de bande selon les BS 7835
Remplisseur
CHOYEZ la fibre (d'éthylène téréphtalate)
Séparateur
Bande contraignante
Literie
LSZH (halogène nul de basse fumée)
Armure
À un noyau : AWA (fil en aluminium blindé)
Multinucléaire : La SWA (fil d'acier blindé)
Gaine
LSZH (halogène nul de basse fumée)

CARACTÉRISTIQUES
Estimation de tension (Uo/U) (Um)
19/33 (36) kilovolts
Estimation de la température
Fixe : 0°C à +90°C
Caractéristiques de combustion :
Index de l'oxygène : 35
0,5% HCL selon en 50267-2-1 des BS
Basse classification de fumée basée sur l'essai du cube 3metre.
Les câbles terminés sont conformes aux conditions de l'essai de feu
EN 50266-2-4 DES BS
Rayon de cintrage minimum
À un noyau - fixe : diamètre global de 15 x
noyau 3 - fixe : diamètre global de 12 x
(Combinaison à un noyau de diamètre global de 12 x et 3 de noyau 10 x
diamètre où des courbures sont placées à côté d'un joint ou
arrêts à condition que le recourbement soit soigneusement commandé
en employant un ancien)
Couleur de gaine
Rouge, noir

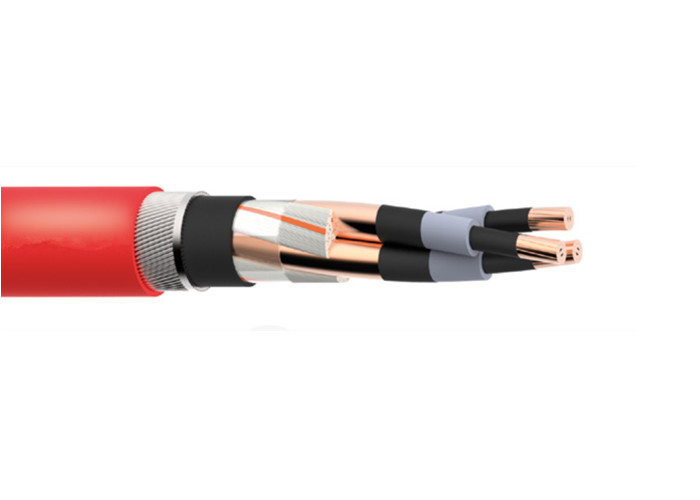

3 conducteur d'en cuivre de gaine du cable électrique de la SWA 50mm2 système mv de noyau LSZH 0

DIMENSIONS

NO. DE NOYAUX	CROIX NOMINALE SECTEUR SECTIONNEL millimètre de ²	DIAMÈTRE NOMINAL			POIDS NOMINAL kg/km
		Sous l'armure millimètre	Au-dessus de l'armure millimètre	De façon générale millimètre
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	32,6 34,3 35,9 37,5 39,3 41,7 44,2 47,3 50,5 54,2 60,5 65 65,1 68,8 72,6 76,3 79,3 83,4 88,8 93,9 100,8	36,6 38,3 39,9 42,5 44,3 46,7 49,2 52,3 55,5 59,2 65,5 70 71,4 75,1 78,9 82,6 85,6 89,7 95,1 100,2 107,1	41 42,9 44,5 47,3 49,3 51,7 54,4 57,7 61,1 65 71,6 76,5 78,2 82,1 86,1 90 93,2 97,5 103,3 108,8 116,1	2300 2650 3000 3500 4000 4650 5450 6350 7600 9150 11100 13400 9150 10300 11600 12800 14050 15650 18200 21100 24200

CONDUCTEURS
Classez 2 conducteurs échoués pour les multiconducteur à un noyau et de câble

CROIX NOMINALE SECTEUR SECTIONNEL millimètre de ²	NO. MINIMUM DE FILS DANS LE CONDUCTEUR						RÉSISTANCE MAXIMUM DE CONDUCTEUR à 20ºC
	Circulaire		Circulaire compacte		Formé		Conducteur de cuivre recuit
	Cu	Al	Cu	Al	Cu	Al	Fils simples ohms/km
70 95 120 150 185 240 300 400 500 630 800 1000	19 19 37 37 37 37 61 61 61 91 91 91	19 19 37 37 37 37 61 61 61 91 91 91	12 15 18 18 30 34 34 53 53 53 53 53	12 15 15 15 30 30 30 53 53 53 53 53	12 15 18 18 30 34 34 53 53 53 - -	12 15 15 15 30 30 30 53 53 53 - -	0,268 0,193 0,153 0,124 0,0991 0,0754 0,0601 0,047 0,0366 0,0283 0,0221 0,0176

CARACTÉRISTIQUES ÉLECTRIQUES
Conducteurs de cuivre (câbles blindés isolés selon les BS 7835)
Capacité de chargement actuelle

NO. DE NOYAUX	CROIX NOMINALE SECTEUR SECTIONNEL millimètre de ²	ESTIMATION ACTUELLE CONTINUE
		En terre Ampères		Dans les conduits Ampères		En air Ampères
		Minette	Appartement	Minette	Appartement	Minette	Appartement
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	270 320 360 410 455 520 580 650 710 760 810 860 210 250 300 340 380 430 500 540 600	280 335 380 430 485 560 640 730 830 940 1060 1170 210 250 300 340 380 430 500 540 600	260 305 340 375 410 470 500 530 570 620 660 690 180 215 255 290 330 370 430 470 530	270 325 370 410 460 540 610 690 780 890 990 1090 180 215 255 290 330 370 430 470 530	310 375 430 490 550 650 740 840 930 1040 1140 1230 220 270 330 380 430 490 570 650 740	370 460 530 600 690 820 940 1100 1280 1480 1690 1900 220 270 330 380 430 490 570 650 740

SOUS-SOLLICITATION DES FACTEURS

°C de TEMPÉRATURE DE L'AIR	25	30	35	40	45	50	55
SOUS-SOLLICITATION DU FACTEUR	1,00	0,96	0,92	0,88	0,83	0,78	0,73
°C de la TEMPÉRATURE AU SOL	10	15	20	25	30	35	40
SOUS-SOLLICITATION DU FACTEUR	1,03	1,00	0,97	0,93	0,89	0,86	0,82
RÉSISTIVITÉ THERMIQUE AU SOL k.m/W	0,9	1,0	1,2	1,5	2,0	2,5	3,0
SOUS-SOLLICITATION DU FACTEUR	1,06	1,04	1,00	0,92	0,82	0,74	0,68
PROFONDEUR D'ÉTENDRE le mtr	0,80	1,00	1,25	1,50	1,75	2,00	2,50
SOUS-SOLLICITATION DU FACTEUR	1,00	0,97	0,95	0,94	0,93	0,91	0,90
