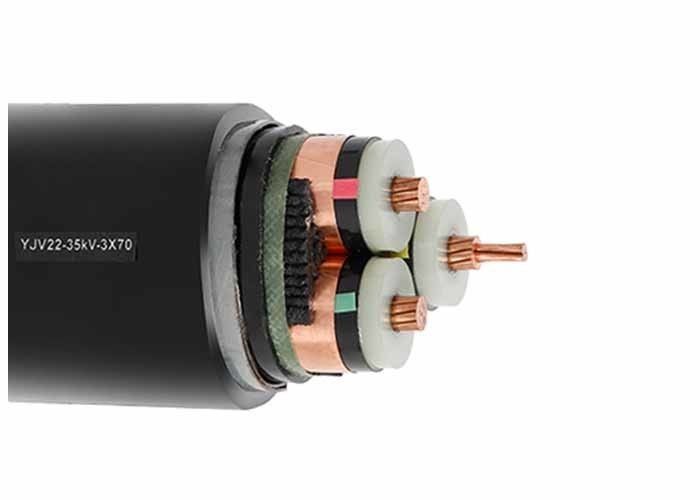

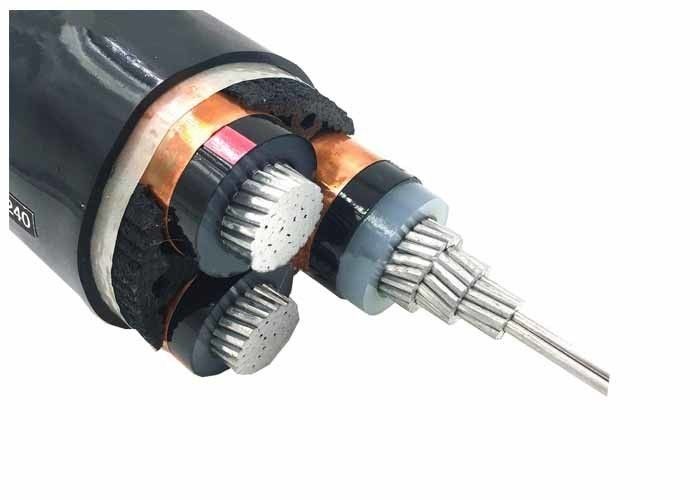

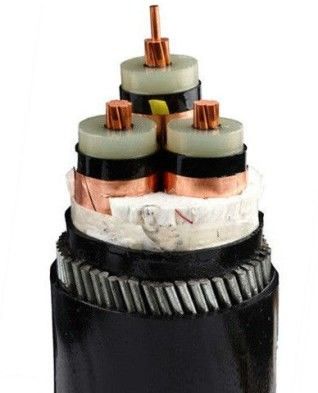

Name: Les câbles moyens ignifuges de tension de 3.6kv XLPE ont recuit le conducteur de cuivre Core
Brand: OEM

Les câbles moyens ignifuges de tension de 3.6kv XLPE ont recuit le conducteur de cuivre Core

Flame Retardant 3.6kv XLPE Medium Voltage Cables Annealed Copper Conductor Core

Loading zoom

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	OEM
Certification:	ISO/RoHS/CE

Quantité de commande min:	200 mètres
Prix:	Negotiation
Détails d'emballage:	paquet standard d'exportation
Délai de livraison:	15-20 jours ouvrables ou négociations
Conditions de paiement:	T/T, L/C, D/P, union occidentale, Paypal, paiements sûrs
Capacité d'approvisionnement:	50000meters par semaine

Contactez

Noyau de conducteur:

Cuivre recuit ou aluminium dessiné dur

Matériel d'isolation:

Polyéthylène réticulé (XLPE)

Types blindés:

DSTA/SWA/AWA ou Unarmoured

Matériel externe de gaine:

Polychlorure de vinyle (PVC) ou polyéthylène (PE)

Norme:

LE CEI ASTM DIN, LE CEI 60502-2, GB12706, IEC60228 DES BS

couleur:

Noir ou comme condition

Emballage:

tambour d'En bois-acier, tambour métallique, tambour en bois

Requiremets spécial:

L'halogène résistant au feu, ignifuge, bas de fumée libèrent

Échantillon:

Y, si

Application:

Distribution d'énergie souterraine, de construction, industrielle, et ligne de transmission

Tension:

3.6KV à 35KV

Surligner:

3.6kv 3 core xlpe cable

xlpe medium voltage cables

3.6kv xlpe lszh cable

Ignifuge 35kV système mv cable le conducteur de cuivre recuit Core

TENSION MOYENNE DE CÂBLE DE TENSION

3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

CONSTRUCTION MOYENNE DE CÂBLE DE TENSION

1. conducteur : De cuivre ou en aluminium (class1 ou classe 2)

2. semi-conducteur intérieur

3. isolation : Polyéthylène encré croisé (XLPE)

4. semi-conducteur externe

5. Blindé ou Unarmoured

6. Emballage du matériel conducteur

7. Écran : Tressage des câblages cuivre ou de la bande de cuivre

8. Séparateur

9. veste externe : PVC ou PE

APPLICATION MOYENNE DE CÂBLE DE TENSION

Le câble de xlpe de système mv est employé pour transmettre et répartir la puissance dans le transport d'énergie et le système de distribution de 35kV ou pour s'abaisser. Il est généralement appliqué aux champs comprenant la puissance, construction, mines, métallurgie, industrie pétrochimique et la communication dans complet remplacer du cable électrique isolé de papier immergé dans l'huile et dans partiel remplacent du cable électrique isolé par PVC.

CARACTÉRISTIQUES MOYENNES DE CÂBLE DE TENSION

Approprié aux lignes de transport et de distribution d'énergie avec la tension évaluée 3.6/6 kV~26/35 kilovolt.

1. Tensions évaluées : 3.6/6 kV~26/35 kilovolt

2. La température ambiante pour l'installation : ≥0℃

3. La température maximum de conducteur en fonctionnement le fonctionnement normal : ≤90℃

4. Température de fonctionnement maximum d'escroquerie. Quand câble mis en court-circuit (durée 5s maximum) : 250℃

XLPE ISOLENT LA GAINE SYSTÈME MV DE PVC CÂBLENT DES DONNÉES

Type	Spécifications	Diamètre de conducteur	Épaisseur nominale d'isolation	Épaisseur nominale de gaine	Diamètre approximativement extérieur de câble	Approximativement poids de câble
						CU	AL
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC	mm2	millimètre	millimètre	millimètre	millimètre	kg/km	kg/km
	3×25	6,0	2,5	2,1	36,1	1660	1203
	3×35	7,0	2,5	2,1	38,3	2018	1383
	3×50	8,4	2,5	2,2	41,3	2481	1619
	3×70	10,0	2,5	2,4	45,1	3199	1959
	3×95	11,5	2,5	2,5	48,6	4064	2339
	3×120	13,0	2,5	2,6	52,9	4902	2729
	3×150	14,5	2,5	2,7	55,2	5758	3072
	3×185	16,2	2,5	2,8	59,8	6965	3609
	3×240	18,4	2,5	3,0	64,7	8724	4309
	3×300	20,5	2,5	3,2	70,5	10701	5154
	3×400	23,5	2,5	3,4	78,0	13417	6340

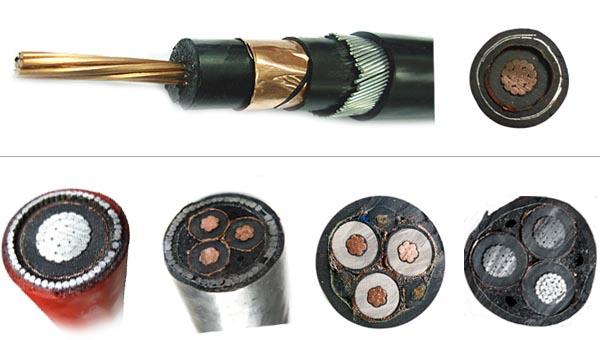

cÃ¢ble moyen de tension

TYPE ET APPLICATION DE CÂBLE MOYENS DE TENSION

Type chinois (type général)		Description	Application
Cu	Al	Description	Application
YJV (CU/XLPE/PVC)	YJLV (AL/XLPE/PVC)	Le PVC isolé par XLPE de conducteur de Cu (conducteur d'Al) a engainé le cable électrique	Posant à l'intérieur, dans le tunnel, fixe sur la parenthèse, le tuyau et enterré dans le sol, le câble ne peut pas soutenir les forces mécaniques externes.
YJY (CU/XLPE/PE)	YJLY (AL/XLPE/PE)	Le PE isolé par XLPE de conducteur de Cu (conducteur d'Al) a engainé le cable électrique
YJV22 (CU/XLPE/STA/PVC)	YJLV22 (AL/XLPE/STA/PVC)	Le conducteur de Cu (conducteur d'Al) XLPE a isolé le double de l'acier-bande le PVC que blindé a engainé le cable électrique	Pour étendre à l'intérieur, dans le tunnel, le fossé de câble, ou direct en terre, capable soutenir les forces mécaniques externes, mais incapable de soutenir la force de traction importante.
YJV23 (CU/XLPE/STA/PE)	YJLV23 (AL/XLPE/STA/PE)	Le conducteur de Cu (conducteur d'Al) XLPE a isolé le double de l'acier-bande le PE que blindé a engainé le cable électrique
YJV62 (CU/XLPE/ATA/PVC)	YJLV62 (AL/XLPE/ATA/PVC)	Le conducteur de Cu (conducteur d'Al) XLPE a isolé le double de l'aluminium-bande le PVC que blindé a engainé le cable électrique
YJV32 (CU/XLPE/SWA/PVC)	YJLV32 (AL/XLPE/SWA/PVC)	Le conducteur de Cu (conducteur d'Al) XLPE a isolé l'acier-fil le PVC que blindé a engainé le cable électrique	Pour étendre à l'intérieur, dans le tunnel, le fossé de câble, bon ou direct en terre, capable soutenir les forces mécaniques externes et certaine force de traction
YJV33 (CU/XLPE/SWA/PE)	YJLV33 (AL/XLPE/SWA/PE)	Le conducteur de Cu (conducteur d'Al) XLPE a isolé l'acier-fil le PE que blindé a engainé le cable électrique
YJV72 (CU/XLPE/AWA/PVC)	YJLV72 (AL/XLPE/AWA/PVC)	Le conducteur de Cu (conducteur d'Al) XLPE a isolé l'aluminium-fil le PE que blindé a engainé le cable électrique

cÃ¢ble de systÃ¨me mv
