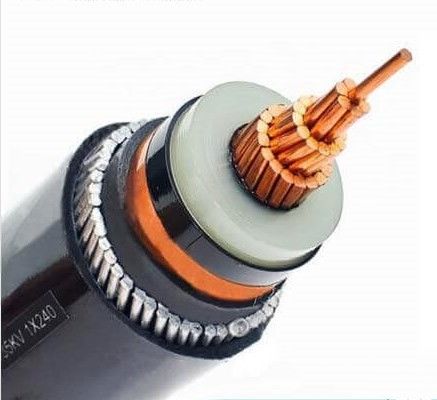

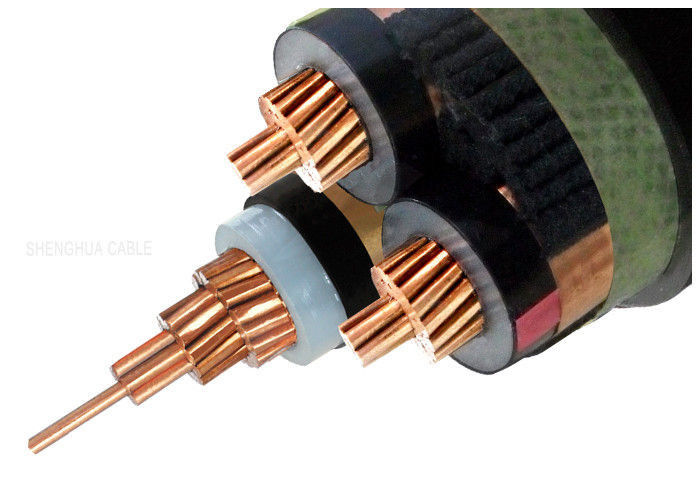

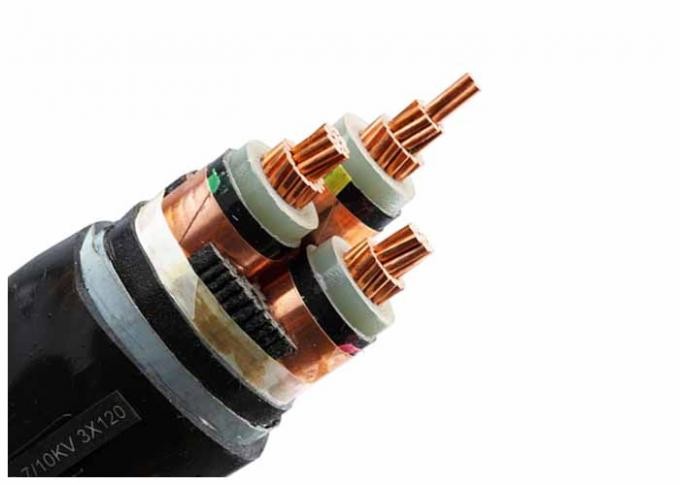

Name: Câble souterrain de tension moyenne d'AWA 1000mm2, câble du noyau XLPE du système mv 3
Brand: OEM

1000mm2 1 cable électrique de système mv de noyau du noyau 3/câble souterrain tension moyenne

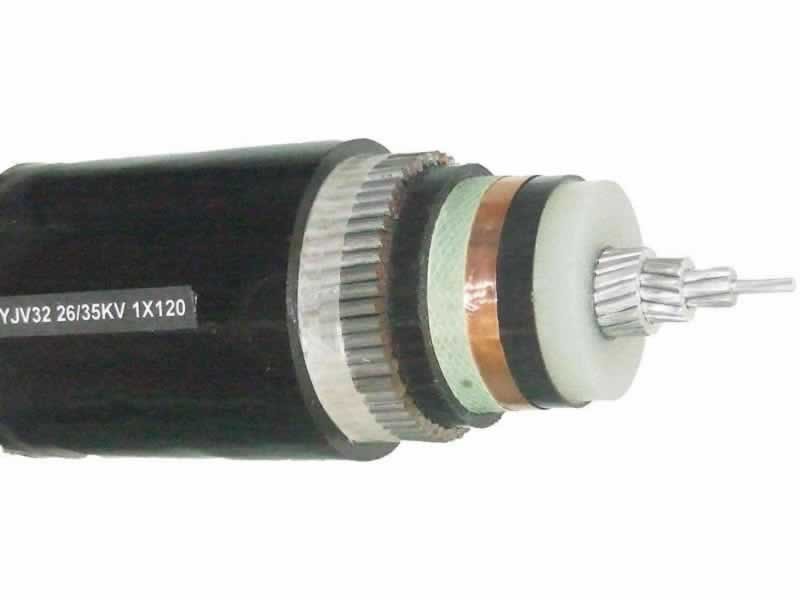

CONSTRUCTION MOYENNE DE CABLE ÉLECTRIQUE DE TENSION

1. CONDUCTEUR

– Classe de cuivre nue 2 à CEI 60228, rond, échoué multiconducteur et compact

2. ÉCRAN SUR ÂME

– Revêtement semi-conducteur intérieur

3. ISOLATION

– Isolation de noyau du polyéthylène réticulé (XLPE)

4. ÉCRAN SUR ENVELOPPE ISOLANTE

– Couche conductrice externe expulsée et de manière permanente soudée avec l'isolation de noyau

Type semi-conducteur
– Au-dessus du semi-conducteur externe, une bande semi-conductrice doit être utilisée.

5. ÉCRAN EN MÉTAL

– bandes de cuivre hélicoïdal avec une épaisseur minimum de 0,1 millimètres.

Séparateur
– Au-dessus de l'écran aussi bien que sous la gaine externe, une couche de séparation doit être employée (par exemple attacher du ruban adhésif).

6. GAINE

– Gaine externe de composé de PVC

cables Ã©lectriques de systÃ¨me mv

CARACTÉRISTIQUES MOYENNES DE CABLE ÉLECTRIQUE DE TENSION

Caractéristiques de construction
Forme de conducteur	Circulaire échouée (RM)
Sans plomb	Oui
Isolation	XLPE
Écran	bande de cuivre
Matériel de literie	Bande de séparation
Gaine externe	PVC
Caractéristiques d'utilisation
Emballage	Tambour en bois en acier
La température minimum d'installation	-20 °C
La température maximale de conducteur en service	°C 90
La température maximale de conducteur de court-circuit	°C 250
Facteur de recourbement en s'étendant	câble unipolaire de 20 x D multiconducteur de câble de 15 x D

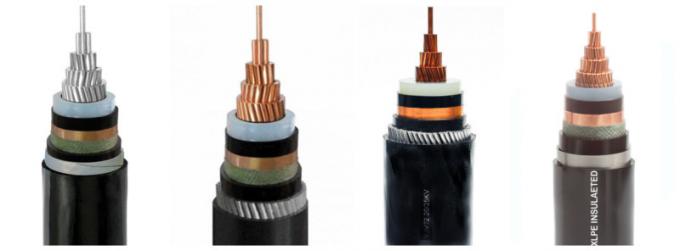

La tension moyenne XLPE a isolé des types de cable électrique
Types de câble de système mv	Description	Noyaux	Région de section de Nomi (millimètre²)
Cu ou Al/XLPE/PVC	le noyau de cuivre ou en aluminium, le xlpe isolé, PVC a engainé, câble électrique	1 noyau noyau 3	25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000
Cu ou Al/XLPE/STA/PVC	le noyau de cuivre ou en aluminium, xlpe a isolé, la bande en acier blindée, PVC a engainé, câble électrique
Cu ou Al/XLPE/SWA/PVC	le noyau de cuivre ou en aluminium, xlpe isolé, le fil d'acier blindé, PVC a engainé, câble électrique

1 DONNÉES DE CABLE ÉLECTRIQUE DU NOYAU 12/20KV

No. des noyaux et de la croix - sec.	Opération tension maximum.	Nominal tension U0/U	Isolation épaisseur	Gaine épaisseur Nominal valeur	Ø externe approximativement.	poids approximativement.	Estimations actuelles en air 30℃	Les estimations actuelles ont enterré 20℃	résistance maximum de C.C à 20℃
millimètre de ²	kilovolt	kilovolt	millimètre	millimètre	millimètre	kilogramme/kilomètre			Ω/km
1 x 35	24	12/ 20	5,5	1,8	24,9	860	205	190	0,52
1 x 50	24	12/ 20	5,5	1,8	26,4	1138	245	225	0,39
1 x 70	24	12/ 20	5,5	1,9	28,1	1281	305	275	0,27
1 x 95	24	12/ 20	5,5	1,9	29,9	1570	370	330	0,19
1 x 120	24	12/ 20	5,5	2,0	31,3	1839	430	375	0,15
1 x 150	24	12/ 20	5,5	2,0	33,1	2174	490	425	0,12
1 x 185	24	12/ 20	5,5	2,1	34,7	2540	560	480	0,10
1 x 240	24	12/ 20	5,5	2,2	37,1	3120	665	555	0,08
1 x 300	24	12/ 20	5,5	2,2	39,5	3746	765	630	0,06
1 X.400	24	12/ 20	5,5	2,3	44,1	4863	890	725	0,05
1 X.500	24	12/ 20	5,5	2,4	47,6	5905	1030	825	0,04
1 x 630	24	12/ 20	5,5	2,5	51,3	7220	1190	940	0,03

3 DONNÉES DE CABLE ÉLECTRIQUE DU NOYAU 12/20KV

No.cores x croix-sec.	Opération tension maximum.	Nominal tension U0/U	Isolation épaisseur	Gaine épaisseur Nominal valeur	Ø externe approximativement.	poids approximativement.	Estimations actuelles en air 30℃	Les estimations actuelles ont enterré 20℃	résistance maximum de C.C à 20℃
millimètre de ²	kilovolt	kilovolt	millimètre	millimètre	millimètre	kilogramme/kilomètre			Ω/km
3 x 35	24	12/20	5,5	2,6	52,5	3023	155	185	0,52
3 x 50	24	12/20	5,5	2,7	55,5	3891	180	218	0,39
3 x 70	24	12/20	5,5	2,8	59,3	4396	223	267	0,27
3 x 95	24	12/20	5,5	3,0	63	5264	271	318	0,19
3 x 120	24	12/20	5,5	3,1	66,2	6190	312	363	0,15
3 x 150	24	12/20	5,5	3,2	69,8	7240	363	417	0,12
3 x 185	24	12/20	5,5	3,3	73,7	8499	404	460	0,1
3 x 240	24	12/20	5,5	3,5	78,6	10353	471	531	0,08
3 x 300	24	12/20	5,5	3,6	83,8	12328	536	596	0,06
X.400 3	24	12/20	5,5	3,8	93,6	15921	630	684	0,05

emballage de cÃ¢ble

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	OEM
Certification:	ISO/RoHS/CE

Quantité de commande min:	200 mètres
Prix:	Negotiation
Détails d'emballage:	paquet standard d'exportation
Délai de livraison:	5-15day
Conditions de paiement:	T/T, L/C, D/P, union occidentale, Paypal, paiements sûrs
Capacité d'approvisionnement:	50000meters par semaine

CONDUCTEUR:	Cuivre recuit ou aluminium dessiné dur	Matériel d'isolation:	Polyéthylène réticulé (XLPE)
Type blindé:	DSTA/SWA/AWA ou Unarmoured	Gaine:	Polychlorure de vinyle (PVC)
Norme:	LE CEI ASTM DIN, LE CEI 60502-2, GB12706, IEC60228 DES BS	Couleur:	Noir ou comme condition
Emballage:	tambour d'En bois-acier, tambour métallique, tambour en bois	Requiremets spécial:	L'halogène résistant au feu, ignifuge, bas de fumée libèrent
Application:	Distribution d'énergie souterraine, de construction, industrielle, et ligne de transmission	tension évaluée:	3.6/6kv à 26/35kv
